科目： 来源：2009-2010学年苏科版九年级（上）第一次月考物理试卷（解析版） 题型：填空题

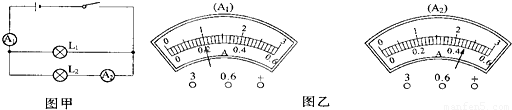

在图甲所示的电路中，合上开关S，电流表A₁、A₂的示数如图乙所示，则灯L₁中的电流为    A，灯L₂中的电流为    A．

科目： 来源：2009-2010学年苏科版九年级（上）第一次月考物理试卷（解析版） 题型：填空题

如图所示，电源电压也5V不变．S闭合后电压表示数为3V．则灯L₁两端的电压为    V；S断开后电压表示数为    V．

科目： 来源：2009-2010学年苏科版九年级（上）第一次月考物理试卷（解析版） 题型：填空题

如图示，小明同学在研究电路时，在实验室的桌上有两个灯泡和一个开关，它们的连接电路在桌面上无法看到，他试了一下，闭合开关时两灯泡均亮，断开开关时，两灯泡均熄灭，他想知道这两个小灯泡究竟是串联还是并联连接？帮他做出判断：    ．

科目： 来源：2009-2010学年苏科版九年级（上）第一次月考物理试卷（解析版） 题型：解答题

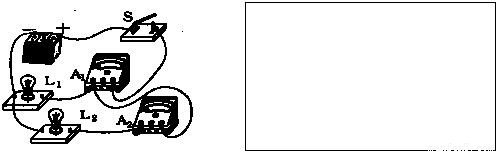

在如图所示的电路，在右边的方框内画出相应的电路图．

科目： 来源：2009-2010学年苏科版九年级（上）第一次月考物理试卷（解析版） 题型：解答题

用笔画线作导线，将图中的元件连接起来，连成符合下述要求的电路（设灯泡不会烧坏）：
①开关S_l、S₂都断开，红、绿灯都不亮；
②只闭合开关S_l，红、绿灯都不亮；
③只闭合开关S₂，红、绿灯都亮；
④开关S_l、S₂都闭合，红灯不亮，绿灯亮．

科目： 来源：2009-2010学年苏科版九年级（上）第一次月考物理试卷（解析版） 题型：解答题

科目： 来源：2009-2010学年苏科版九年级（上）第一次月考物理试卷（解析版） 题型：解答题

如图所示，在“研究物体动能与哪些因素有关”的实验中，将A、B、C三小球先后从同一装置的h_a、h_b、h_c高处滚下（m_A=m_B＜m_C，h_A=h_C＞h_B），推动纸盒运动一段距离后静止．

（1）在此实验中我们通过观察什么来比较各小球动能的大小？
（2）从图中可以看出A、B、C三个小球刚到达水平面时，______球的动能最大．
（3）要研究动能与质量的关系，我们应选择______两图来进行比较．
（4）比较图A和B，得出的结论是：______．

科目： 来源：2009-2010学年苏科版九年级（上）第一次月考物理试卷（解析版） 题型：解答题

下表列出了几种燃料的热值，单位是（J/kg）．
（1）那么，完全燃烧1g的酒精，可放出热量______J；放出相同的热量，完全燃烧干木柴与氢气的质量比是______．

（2）为了探究燃料燃烧时放出热量的多少是否与燃料的种类有关，某同学设计了一个探究方案如下：
①你为小名同学在实验时所选用的燃料种类应______，质量应______（选填“相同”或“不同”）．
②若燃烧放出的热量用水吸收，则实验中，除了盛水容器相同，水的质量要相等外，你认为还应注意什么？
③通过比较______，可以得出燃料燃烧放出的热量与燃料的种类有关．

科目： 来源：2009-2010学年苏科版九年级（上）第一次月考物理试卷（解析版） 题型：解答题

给你下列器材：一个低压电池组，一只小灯泡，一只开关，一只电铃和若干细导线，请你设计一自动放养奶牛的装置图．要求：用导线将牛群围住，合上开关后，当牛在圈内吃草时，小屋内灯亮而铃不响；当有牛碰断了圈住的细导线到圈外时，电铃便会响起来，使放牛的人能及时发现．将电路图画在虚框内．

科目： 来源：2009-2010学年苏科版九年级（上）第一次月考物理试卷（解析版） 题型：解答题
