科目： 来源：《13.5 其他简单机械》2011年同步练习（3）（解析版） 题型：选择题

如图所示，动滑轮重为1N，拉力F为5N，则重物G和弹簧秤读数为（ ）

A．G为4N，弹簧秤读数为5N
B．G为9N，弹簧秤读数为10N
C．G为10N，弹簧秤读数为5N
D．G为9N，弹簧秤读数为5N

科目： 来源：《13.5 其他简单机械》2011年同步练习（3）（解析版） 题型：选择题

如图所示的装置中，最省力的是（ ）
A．
B．
C．
D．

科目： 来源：《13.5 其他简单机械》2011年同步练习（3）（解析版） 题型：选择题

物体甲重40N，物体乙重70N，如图所示两物体都静止．此时甲、乙两物体所受合力分别为（ ）

A．0N、30N
B．0N、0N
C．30N、30N
D．30N、110N

科目： 来源：《13.5 其他简单机械》2011年同步练习（3）（解析版） 题型：选择题

如所示的滑轮组，挂上砝码a、b后恰好平衡，若不计动滑轮重和摩擦，在a、b下面再加挂一个质量相等的小砝码，将出现（ ）

A．a下降
B．a上升
C．仍保持平衡
D．条件不足，不能判断

科目： 来源：《13.5 其他简单机械》2011年同步练习（3）（解析版） 题型：选择题

科目： 来源：《13.5 其他简单机械》2011年同步练习（3）（解析版） 题型：选择题

如图所示的三个滑轮分别拉同一物体沿同一水平地面做匀速直线运动，所用的拉力分别为F₁，F₂，F₃，那么，下列关系式中正确的是（ ）

A．F₁＞F₂＞F₃
B．F₁＜F₂＜F₃
C．F₂＞F₁＞F₃
D．F₂＜F₁＜F₃

科目： 来源：《13.5 其他简单机械》2011年同步练习（3）（解析版） 题型：选择题

如图所示，在水平拉力F的作用下，物体A匀速向右滑动时，弹簧秤示数为10N，不计滑轮重及滑轮与绳之间摩擦，则水平拉力F和物体A与水平面之间的摩擦力f的大小分别是（ ）

A．F=20N，f=20N
B．F=10N，f=20N
C．F=20N，f=10N
D．F=10N，f=10N

科目： 来源：《13.5 其他简单机械》2011年同步练习（3）（解析版） 题型：解答题

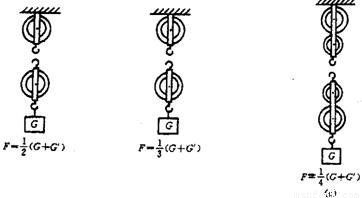

按图中所给的省力条件，画出各滑轮组绳子穿绕方法．图中G表示物重，G′表示动滑轮重，F表示人对绳子的拉力．

科目： 来源：《13.5 其他简单机械》2011年同步练习（3）（解析版） 题型：解答题

设计一个滑轮组，使拉力是物重G的，人的拉力方向向下，要求所用滑轮个数最少．（不计滑轮重和摩擦）

科目： 来源：《13.5 其他简单机械》2011年同步练习（3）（解析版） 题型：解答题

小明同学利用定滑轮设计了一种拉动窗帘的简易装置（如图）．设计时他采用一根闭合的拉线绕在滑轮上，在右侧拉动这根拉线，就可以实现窗帘的打开与闭合．请你在图上画出这根拉线在滑轮上的绕法以及窗帘细线与拉线的连接．
