科目： 来源：《第13章 力和机械》2011年单元测试卷（5）（解析版） 题型：选择题

如图所示，杠杆AOB用细线悬挂起来，当A端挂重G_A的物体，B端挂重G_B的物体时，杠杆处于平衡状态，此时OA恰好处于水平位置，AO=BO，杠杆重不计，则（ ）

A．G_A=G_B
B．G_A＜G_B
C．G_A＞G_B
D．无法判定

科目： 来源：《第13章 力和机械》2011年单元测试卷（5）（解析版） 题型：选择题

图中铡刀、瓶盖起子、手推车、铁锨都属于杠杆，其中费力杠杆是（ ）
A．
B．
C．
D．

科目： 来源：《第13章 力和机械》2011年单元测试卷（5）（解析版） 题型：选择题

如图所示是安置在收费站栏杆的示意图，当在A处施加一个动力时，可将栏杆逆时针拉起来，它是一根（ ）
A．省力杠杆
B．费力杠杆
C．等臂杠杆
D．无法确定

科目： 来源：《第13章 力和机械》2011年单元测试卷（5）（解析版） 题型：选择题

如图所示的用具中，属于省力杠杆的是（ ）
A．
B．
C．
D．

科目： 来源：《第13章 力和机械》2011年单元测试卷（5）（解析版） 题型：选择题

园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O处靠近，这样做的目的是为了（ ）
A．增大阻力臂，减小动力移动的距离
B．减小动力臂，减小动力移动的距离
C．增大动力臂，省力
D．减小阻力臂，省力

科目： 来源：《第13章 力和机械》2011年单元测试卷（5）（解析版） 题型：选择题

汶川地震中，滚滚的山石挡住了道路．增援人员要用撬棒撬开山石，分别沿如图所示的四个方向用力，其中最省力的是（ ）

A．沿F₁方向
B．沿F₂方向
C．沿F₃方向
D．沿F₄方向

科目： 来源：《第13章 力和机械》2011年单元测试卷（5）（解析版） 题型：选择题

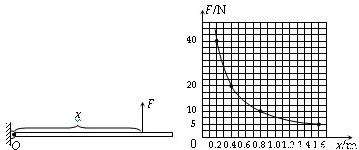

如左图所示，长1.6m、粗细均匀的金属杆可以绕O点在竖直平面内自由转动，一拉力--位移传感器竖直作用在杆上，并能使杆始终保持水平平衡．该传感器显示其拉力F与作用点到O点距离x的变化关系如图所示．据图可知金属杆重（ ）

A．5N
B．10N
C．20N
D．40N

科目： 来源：《第13章 力和机械》2011年单元测试卷（5）（解析版） 题型：选择题

科目： 来源：《第13章 力和机械》2011年单元测试卷（5）（解析版） 题型：填空题

科目： 来源：《第13章 力和机械》2011年单元测试卷（5）（解析版） 题型：填空题

在探究“杠杆的平衡条件”实验中，所用的实验器材有杠杆、支架、刻度尺、细线、质量相同的钩码若干．
（1）将杠杆装在支架上，发现杠杆右端下沉，如果将杠杆右侧的平衡螺母向左调到头了，杠杆右端仍下沉，此时应将杠杆左侧的平衡螺母向    调，直到杠杆在水平位置平衡为止．
（2）某同学进行正确的实验操作后，得到的数据为F₁=6N、L₁=20cm、F₂=4N和L₂=30cm．该同学根据这些数据能否得出探究结论？    理由是：    ．
（3）使杠杆在倾斜一定角度的位置做实验，也能得出杠杆平衡条件，这种实验方案与杠杆在水平位置做实验的方案相比较，你认为哪种实验方案好并说明理由：    ．
（4）如图所示，杠杆在水平位置平衡，如果在两侧钩码下再各挂一个相同的钩码，则杠杆    端将下沉．
