相关习题
0 83078 83086 83092 83096 83102 83104 83108 83114 83116 83122 83128 83132 83134 83138 83144 83146 83152 83156 83158 83162 83164 83168 83170 83172 83173 83174 83176 83177 83178 83180 83182 83186 83188 83192 83194 83198 83204 83206 83212 83216 83218 83222 83228 83234 83236 83242 83246 83248 83254 83258 83264 83272 235360
科目：
来源：2007-2008学年江苏省泰州市兴化市板桥初中、实验中学九年级（上）期末物理试卷（解析版）
题型：填空题
如图所示是家用电冰箱及其电路图．冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门联动开关控制，冰箱门关闭后，联动开关处于
状态，冰箱里的温度降低到-定程度后，温控开关会自动
（选填“断开”或“闭合”）．
查看答案和解析>>
科目：
来源：2007-2008学年江苏省泰州市兴化市板桥初中、实验中学九年级（上）期末物理试卷（解析版）
题型：填空题
两盏白炽灯甲和乙，分别标有“220V 10W”和“220V 100W”并联接在220V的电源上电流之比I甲：I乙为 ，串联接在220V的电源上，两灯的实际功率之比W甲：W乙为 ．
查看答案和解析>>
科目：
来源：2007-2008学年江苏省泰州市兴化市板桥初中、实验中学九年级（上）期末物理试卷（解析版）
题型：解答题
在如图所示的家庭电路中，L
1、L
2是两盏额定电压均为220V的电灯，要求用开关S同时控制这两盏灯，并使这两盏灯都能正常发光．请将电灯和开关正确连入电路．
查看答案和解析>>
科目：
来源：2007-2008学年江苏省泰州市兴化市板桥初中、实验中学九年级（上）期末物理试卷（解析版）
题型：解答题

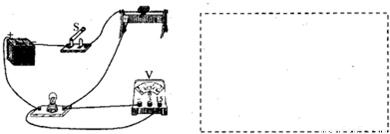

请根据实物连线图，在虚线框内画出对应的电路图．
查看答案和解析>>
科目：
来源：2007-2008学年江苏省泰州市兴化市板桥初中、实验中学九年级（上）期末物理试卷（解析版）
题型：解答题
滑动变阻器在电学实验中有着很广泛的应用，它是通过改变 ______起到变阻作用的，将它接在电路中能起保护电路的作用，此外，它在不同的实验中还有着不同的特殊作用．如：在研究电流与电压的关系实验中，它的主要作用是 ______，在研究电流与电阻的关系实验中，它的主要作用是 ______，在伏安法测电阻的实验中，主要是利用它改变待测电阻两端的电压，实现 ______，从而减小误差．
查看答案和解析>>
科目：
来源：2007-2008学年江苏省泰州市兴化市板桥初中、实验中学九年级（上）期末物理试卷（解析版）
题型：解答题
用伏安法测定电阻（阻值约10～15Ω）的实验中，
（1）在下图中的圆圈内填上电流表或电压表的符号；
（2）连接电路时，开关要______，闭合开关前，应将滑动变阻器的滑片放在电路图中的______点；
（3）本实验所依据的原理是______（用公式表示）；
（4）请用笔画线代替导线将图示的实物连成正确电路；
（5）本实验中常常要多测几组不同的电压和电流值，这是为了______．
查看答案和解析>>
科目：
来源：2007-2008学年江苏省泰州市兴化市板桥初中、实验中学九年级（上）期末物理试卷（解析版）
题型：解答题

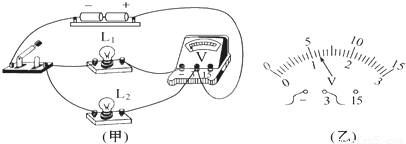

在探究“串联电路电压的规律”实验中：
（1）要用电压表测灯L
2两端的电压．连接电路如图甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．
（2）改正电路后，闭合开关．如图乙所示，电压表的示数为______V，若电源电压为3V，则灯L
1两端的电压是______V．
查看答案和解析>>
科目：
来源：2007-2008学年江苏省泰州市兴化市板桥初中、实验中学九年级（上）期末物理试卷（解析版）
题型：解答题
学完焦耳定律后，小红和小亮想利用如图所示的装置比较铝和锰铜这两种材料的导电性能．
（1）他们应该选用______、______都相同的铝丝和锰铜丝．
（2）小红想在两个烧瓶中分别装入等质量的煤油，而小亮建议用水代替煤油．请你说说哪个方案较妥当，现由是____________．
（3）按小红的想法进行实验，接通电路后，他们发现甲烧瓶中煤油的温度比乙烧瓶中煤油的温度升高得慢，说明______丝的导电性能较强．
查看答案和解析>>
科目：
来源：2007-2008学年江苏省泰州市兴化市板桥初中、实验中学九年级（上）期末物理试卷（解析版）
题型：解答题
一同学在做测“小灯泡额定功率”实验时，发现小灯泡上参数为“XXV 0.3A”，其中额定电压已看不清楚，而且手边只有一只电压表没有电流表，还有一个5Ω的定值电阻器R、一个滑动变阻器、电源和导线若干，请帮他设计一个方案测出小灯泡的额定功率，要求画出你设计的电路图，简要说明实验方法，并写出必要的计算过程．
查看答案和解析>>
科目：
来源：2007-2008学年江苏省泰州市兴化市板桥初中、实验中学九年级（上）期末物理试卷（解析版）
题型：解答题
在用两只灯泡做“组成串联电路”的实验中，电路连好后，发现两灯均不亮．经检验，电路连接无误，可能是其中一只灯泡坏了．请你选择一种器材，连入电路，检测出哪只灯泡坏了．
（1）写出所选器材：______；
（2）在方框中画出检测电路图；
（3）简要说明检测现象及结论．
查看答案和解析>>
