科目： 来源：《13.3 连接串联电路和并联电路》2011年同步练习（解析版） 题型：填空题

如图所示电路，如果同时闭合开关S₁S₃，且断开S₂，则灯L₁、L₂为    联；要使灯L₁、L₂组成串联电路，只要闭合开关    ．

科目： 来源：《13.3 连接串联电路和并联电路》2011年同步练习（解析版） 题型：填空题

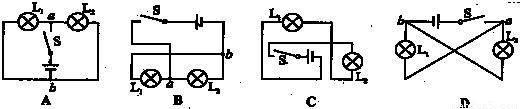

如图所示各电路中，L_l、L₂两灯串联的电路是    ．L_l、L₂两灯并联的电路是    ?

科目： 来源：《13.3 连接串联电路和并联电路》2011年同步练习（解析版） 题型：解答题

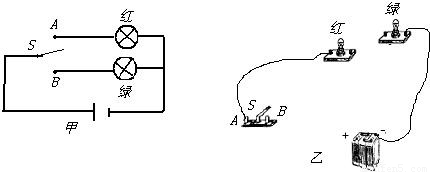

请你根据图甲所示的电路图，用笔画线代替导线，将图乙中未连接好的器材连接起来（连线不能交叉）．

科目： 来源：《13.3 连接串联电路和并联电路》2011年同步练习（解析版） 题型：解答题

如图所示电路：
（1）闭合开关后电路将______（选填“通路”或“断路”或“短路‘）；
（2）去掉导线a后，电路是______联电路；
（3）改变a、b、c三根导线中一根的接法，使电路成为并联电路（先在原导线上打“×”，后用笔画线代替导线画出符合要求的导线）．

科目： 来源：《13.3 连接串联电路和并联电路》2011年同步练习（解析版） 题型：解答题

给你下列器材：一只红灯泡、一只绿灯泡、一只电铃、一个电池组、两只开关S₁和S₂，若干导线；
请按要求设计一个报警电路，要求是：合上开关S₁时，绿灯亮，表示平安，合上开关S₂时，
电铃响同时红灯亮，表示有情况，请你根据上述要求在下边方框中画出电路图．

科目： 来源：《13.3 连接串联电路和并联电路》2011年同步练习（解析版） 题型：解答题

将图中的实物按要求连成电路．
（1）L₁、L₂、L₃三盏灯并联；
（2）S₁控制L₁、L₂；
（3）S₂控制整个电路．

科目： 来源：《13.3 连接串联电路和并联电路》2011年同步练习（解析版） 题型：解答题

如图所示是一个简化的电冰箱电路图，学习了串联和并联电路知识，你能看懂这个电路图吗？其中M是压缩机用的电动机，L是电冰箱内的照明灯泡，电路图中的灯泡L与电动机M是串联的还是并联的？请写出你的猜想和判断方法．

科目： 来源：《13.3 连接串联电路和并联电路》2011年同步练习（解析版） 题型：解答题

小明是一个摄影“发烧友”，他想在自己的家里建立一个家庭冲洗室，需设计一个相片曝光箱．曝光箱内电路要求是：箱内有两只灯泡，其中一只涂成红色．曝光箱外有两只开关，当闭合S₁时只有红灯L₁发光，这时可在红灯照明下调整底片和相纸的位置，调好后闭合S₂，则L₁和L₂均正常发光，使相纸感光．为了防止在放好相纸之前，由于操作失误而使L₂发光，电路设计要求在S₁闭合前，接通S₂时L₂并不发光．根据上述要求，请画出曝光箱内部的电路图，并将图所示实物连成相应的工作电路．

科目： 来源：《13.3 连接串联电路和并联电路》2011年同步练习（解析版） 题型：解答题

为了节约用电，很多楼房楼梯上方的过道灯是由光控开关和声控开关同时控制的，光控开关受到光照时断开，声控开关接收到声音时闭合，请将图所示的原理图连接完整，要求满足：在夜晚天黑时，用力拍掌，灯就发光；在白天无论怎样用力拍掌，灯都不亮．

科目： 来源：《13.3 连接串联电路和并联电路》2011年同步练习（解析版） 题型：解答题

小明在实验室探究“串联电路中开关的位置是否影响它的控制作用”的实验时，连接了如图所示的电路，当它闭合开关后发现L₁、L₂都不亮，检查电路连接无误后判断是一个灯泡坏了，于是他想了一个办法，就是用一根导线检查电路的故障．方法是用导线分别连接a、b接线柱和bc接线柱，观察每次连接时电灯的发光情况，从而判断故障．

亲爱的同学，你认为小明的做法有道理吗？
（1）用导线连接ab时，______灯亮，说明______灯开路
（2）用导线连接ab时，______灯不亮，说明______灯开路，然后再用导线连接______接线柱，______灯亮，则可检验你的这一判断是正确的．
