科目： 来源：《第11章 简单电路》2011年单元测试卷（解析版） 题型：填空题

在如图所示电路中，两盏灯的连接方式是    联．电源电压为9V，闭合开关后，电压表的示数为3V，则L₂两端的电压为    V．

科目： 来源：《第11章 简单电路》2011年单元测试卷（解析版） 题型：解答题

某同学在利用电压表测用电器两端电压时，设计了如图所示的实验．当电压表的接线柱接A接线柱时，可以测出灯L₁两端的电压，如果其他不变，把电压表的此接线柱接到C接线柱上即可测出L₂两端的电压，这样就可以省掉了拆电路的麻烦．你认为这样做可以吗？为什么？

科目： 来源：《第11章 简单电路》2011年单元测试卷（解析版） 题型：解答题

请根据如如图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整．

科目： 来源：《第11章 简单电路》2011年单元测试卷（解析版） 题型：解答题

一位同学用灯泡L₁和L₂组成了串联电路，他连接的电路如图所示．
（1）闭合开关，观察到的现象是 ______；
（2）请你在实物图上只改动一根导线，使电压表能够测出L₁两端的电压．（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）

科目： 来源：《第11章 简单电路》2011年单元测试卷（解析版） 题型：解答题

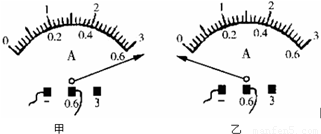

王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是______，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是______．

科目： 来源：《第11章 简单电路》2011年单元测试卷（解析版） 题型：解答题

根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图．（导线不能交叉）要求：
（1）只闭合S₁时，红灯发光，绿灯不发光
（2）S₁、S₂都闭合时，两灯都发光
（3）只闭合S₂时，两灯均不发光．

科目： 来源：《第11章 简单电路》2011年单元测试卷（解析版） 题型：解答题

小敏探究了串联电路合并联电路的电压关系和电流关系后，对如图甲所示既有并联又有串联的电路的电流关系提出了猜想：总电流等于各支路电流之和．
为验证猜想，小敏设计如图甲所示的电路，用图乙所示器材做了三次实验，记录数据如表所示．


请完成：（1）用笔画线代替导线，按图3-19甲的电路将图3-19乙的实物连线补充完整；
（2）为验证猜想，应选用电表______的示数进行比较；
（3）比较表中三个电压表的示数，可得到的结论是______；
（4）认真分析小敏的实验数据，还可以得到很多规律，请你写出其中的一个（不能与猜想和（3）结论重复）．
规律：______．

科目： 来源：《第12章 内能与热机》2010年单元测试卷（解析版） 题型：选择题

小胡为了测量一个保温瓶热水的温度；他将很少的热水倒入茶杯，然后用如图所示的方法去测量热水的温度；小明发现后指出小胡的测量方法有下列几点做得不对，小明的观点中有一点是错误的，它是（ ）

A．不能将热水倒入茶杯，这样会使测量出的温度偏低
B．水倒得太少，温度计的玻璃泡不能完全浸没
C．读数时，视线应与刻度线对齐，不能斜视
D．读数时，应该先将温度计从热水中取出，以提高测量的准确度

科目： 来源：《第12章 内能与热机》2010年单元测试卷（解析版） 题型：选择题

科目： 来源：《第12章 内能与热机》2010年单元测试卷（解析版） 题型：选择题

用温度计测量烧杯中的温度，如图所示的几种做法中正确的是（ ）
A．
B．
C．
D．
