科目： 来源：《第13章 电路初探》2010年单元测试卷（扬州市高邮二中）（解析版） 题型：填空题

如图所示电路中，当开关S₁、S₂断开时，灯    亮，两灯是    联的；S₁、S₂同时闭合时，灯    亮，两灯是    联的．

科目： 来源：《第13章 电路初探》2010年单元测试卷（扬州市高邮二中）（解析版） 题型：填空题

如图所示，回答下列问题．
（1）若只使灯L₁亮，应闭合开关    ，断开开关    ．
（2）若只使灯L₂亮，应闭合开关    ，断开开关    ．
（3）若灯L₁、L₂组成串联电路，应闭合开关    ，断开开关    ．
（4）若灯L₁、L₂组成并联电路，应闭合开关    ，断开开关    ．
（5）若将S₁、S₂、S₃同时闭合，则L₁、L₂将    （填“亮”或“不亮”），此时电路发生    ．

科目： 来源：《第13章 电路初探》2010年单元测试卷（扬州市高邮二中）（解析版） 题型：填空题

如图所示的电路里，在圆圈a，b，c上连接适当电表，使灯L₁和L₂并联且能发光，那么a应是    ；b是    ；c是    ．

科目： 来源：《第13章 电路初探》2010年单元测试卷（扬州市高邮二中）（解析版） 题型：填空题

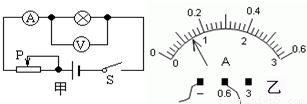

利用图（甲）所示的电路进行实验，当开关S闭合时，发现灯不亮，电流表无示数，电压表有示数，则故障可能是    ；排除故障后，再闭合开关S，得到电流表示数如图（乙）所示，则读数为    A．

科目： 来源：《第13章 电路初探》2010年单元测试卷（扬州市高邮二中）（解析版） 题型：填空题

如图所示，在某些接线柱间去掉或接上一些导线，可使3盏小灯泡分别成为串联或并联．
（1）成为串联最简单的方法是    ；
（2）成为并联最简单的方法是    ．

科目： 来源：《第13章 电路初探》2010年单元测试卷（扬州市高邮二中）（解析版） 题型：解答题

科目： 来源：《第13章 电路初探》2010年单元测试卷（扬州市高邮二中）（解析版） 题型：解答题

根据图中开关闭合后电灯L₁的电流方向，在虚线方框内画出电池组正确接入电路的符号，并在图上画出另一盏电灯L₂电流方向．

科目： 来源：《第13章 电路初探》2010年单元测试卷（扬州市高邮二中）（解析版） 题型：解答题

按左图所示的实物连接图，在实物图右方虚线框内画出相应的电路图．

科目： 来源：《第13章 电路初探》2010年单元测试卷（扬州市高邮二中）（解析版） 题型：解答题

有一个黑匣子的外面有两个灯泡，用导线在匣内将它们接好．A、B、C是三根引出线的接线柱．当开关S接在A点时，只有一盏灯亮；当开关S接在B点时，两盏灯都亮．试在黑匣子内画出这两盏灯的连接图．

科目： 来源：《第13章 电路初探》2010年单元测试卷（扬州市高邮二中）（解析版） 题型：解答题

如图是一个理发用电吹风的实物简图，其中当开关S₁闭合时，电吹风吹冷风，只有电动机工作，电热器（电阻）不工作；当S₂也同时合上时吹热风，此时电动机工作，电热器也工作．请你以笔代线把未画好的部分图补充完整．
