科目： 来源：2007-2008学年江苏省南通中学九年级（上）期中物理试卷（解析版） 题型：解答题

在如图所示的电路中，闭合电键S，灯L不亮，电压表V有示数．已知电路中各
处均接触良好，除灯L和电阻R外，其余元件均完好．
（1）请判断该电路中存在的故障可能是______．（请将两种可能填写完整）；
（2）为进一步确定故障，小明同学将一个电流表正确串联在如图所示的电路中，闭合电键S，观察电流表的示数情况．若电流表有示数，说明故障是______；若电流表无示数，说明故障是______．
（3）为进一步确定故障，小华同学将图中的电压表V正确并联在灯L两端，请判断他能否查找出电路的故障，并说明理由．
______．

科目： 来源：2007-2008学年江苏省南通中学九年级（上）期中物理试卷（解析版） 题型：解答题

小明和小华做“探究导体电阻大小与长度关系”的实验他们准备在图中的A、B两点间接入待研究的电阻丝，电源电压恒定，忽略灯丝电阻随温度变化的影响，待用电阻丝的规格如下：

序号	材料	长度	横截面积
1	炭钢合金丝	L	S
2	镍铬合金丝	L	S
3	镍铬合金丝	L	2S
4	镍铬合金丝	2L	S

（1）他们应选择序号为______的两根电阻丝来探究；
（2）正确选择后，他们将所选电阻丝分别接入A、B两点间，闭合开关，通过观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小．实验中，两次电流表指针均有偏转，但第二次的示数小于第一次的示数，说明第二次接人电路的电阻丝的阻值______（选填“较大”或“较小”），同时小华发现第二次实验中灯泡不亮，你认为原因是______
（3）以上（2）中判断电阻大小关系的方法在初中物理中经常用到，以下描述中能体现这种方法的是（______）
A、水压使水管中形成水流，类似地，电压使电路中形成电流
B、根据物质在常态下的形状和体积是否固定，可将物质分为三态
C．通过观察木块被运动物体撞后移动距离的大小，可比较运动物体动能的大小
D、研究滑动摩擦力大小与压力大小的关系，应控制接触面粗糙程度相同
（4）科学研究表明：在导体的材料、横截面积和温度相同的条件下，导体电阻的大小与长度成正比．你认为他们用上述（2）中的方案能否得到这个结论？请用欧姆定律加以解释．
（5）若电流表损坏，换用一只电压表，仍然利用上述器材来探究导体电阻的大小与长度是否成正比，请画出一个能反映该实验原理的电路图．（电阻丝用电阻符号表示，导线根数不限．）

科目： 来源：2007-2008学年江苏省南通中学九年级（上）期中物理试卷（解析版） 题型：解答题

在探究“电流跟电压、电阻关系”的过程中，某同学按图所示的电路图连接实物后，该同学做如下步骤：
步骤1：保持定值电阻R的阻值不变，闭合开关S后，使R两端的电压成倍数变化，如2V、4V、6V，分别读出并记录对应于不同电压下的电流表示数，比较每次电流表的示数是否成整数倍的变化．
步骤2：保持每次定值电阻两端电压保持不变，换用不同的定值电阻，使电阻成整数倍的变化，如5Ω、10Ω、15Ω，分别读出并记录对应于不同阻值的电流表的示数，比较每次的电阻值与电流值的乘积是否相等．
（1）“步骤1”的设计目的是为了探究______；
（2）当某同学在按“步骤2”做时，选一个“5Ω”的电阻，测得电流表示数为0.2A，当换“10Ω”来做时，发现电流表的示数不是0.1A，（不考虑温度对电阻的影响），你认为电流表的读数将会是______（填“大于”、“小于”）0.1A，滑片应该向______移动（选填“左”、“右”），此时，手和眼睛的分工是______．

科目： 来源：2007-2008学年江苏省南通中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示是伏安法测小灯泡电阻的实物图．
①要使滑动变阻器的滑片P右移时电流表示数变大，请在图1中将滑动变阻器正确接入电路．


②若电压表、电流表示数如图2所示，则小灯泡的电阻为______Ω．
③若闭合开关后发现电流表指针偏转，电压表指针没有偏转，该故障的原因是（______）
（选填下列故障原因的字母代号）
A．小灯泡接线短路；B．电源接触不良；C．小灯泡接线断路；D．电流表接线短路
④排除故障后，按正确的操作测得的数据如表：从表中计算出三次小灯泡的电阻不相等，你认为可能的原因是______．

实验次数	1	2	3
电压U/V	2.0	2.5	2.8
电流表I/A	0.20	0.24	0.25

⑤若伏安法测小灯泡电阻的实验方案与操作过程均正确，两表的示数如图3所示，你认为这个实验可以改进的地方是______．

科目： 来源：2007-2008学年江苏省南通中学九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2007-2008学年江苏省南通中学九年级（上）期中物理试卷（解析版） 题型：解答题

某电路如图所示，电源电压为4V且保持不变，虚线框内的电路中接有两个阻值均为R的电阻，当开关S由闭合到断开时，电流表示数减小了0.5A．试在虚线框内画出电阻的一种可能的连接电路图，并标出相应的R的值．

科目： 来源：2007-2008学年江苏省南通中学九年级（上）期中物理试卷（解析版） 题型：解答题

在如图所示的电路中，已知电阻R₁=5Ω，电流表A₁的示数为1A，电流表A的示数为1.5A，求：
（1）R_l两端的电压U_l；
（2）通过R₂的电流I₂；
（3）R₂的阻值．

科目： 来源：2007-2008学年江苏省南通中学九年级（上）期中物理试卷（解析版） 题型：解答题

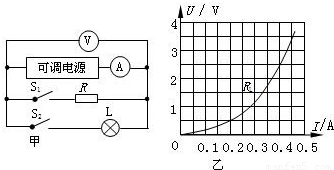

某兴趣小组利用图甲所示电路进行如下的实验研究．
（1）闭合S₁，断开S₂，调节电源电压，得到上表中三组数据．请根据表中的数据，计算电阻R的阻值．（计算结果保留1位小数）

	1	2	3
V	2.0	4.0	5.0
A	0.2	0.39	0.51

（2）断开S₁，闭合S₂，调节电源电压进行有关测量．根据记录的灯泡L的电压和电流的数据绘制成电压和电流的关系图象（如图乙）．根据图象，当电压表示数为0.5V时，50s时间内，灯泡L消耗了多少电能？
（3）同时闭合S₁和S₂，调节电源电压，当灯泡L的功率为1W时，R与R_L的总功率是多大？

科目： 来源：2007-2008学年江苏省南通中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示电路中，电源电压6V恒定，电流表的量程为0～0.6A，电压表的量程为0～3V，灯L₁和L₂的规格分别为“6V 1.8W”和“6V 1.2W”，滑动变阻器R的规格为“50Ω 1.5A”，不计温度对灯丝电阻的影响．求：
（1）滑动变阻器的滑片P放在a端时，闭合开关S₁、S₂、S₃后，电压表和电流表的读数是多少？
（2）若两灯中只允许一盏灯工作，且要求电路元件安全使用，在滑片移动过程中，整个电路至少消耗多少电功率？
