科目： 来源：2007-2008学年江苏省南通中学九年级（上）期中物理试卷（解析版） 题型：填空题

某兴趣小组的同学在了解冰箱压缩机和灯泡连接情况的过程中，打开冰箱门后，根据看到的的现象，可以断定压缩机和灯泡是联．

查看答案和解析>>

科目： 来源：2007-2008学年江苏省南通中学九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示电路中，当S₁、S₃断开，S₂闭合时，L₁与L₂ 联；当S₂断开，S₁、S₃闭合时，L₁与L₂ 联；若同时闭合S₁、S₂、S₃，则会造成电路．

查看答案和解析>>

科目： 来源：2007-2008学年江苏省南通中学九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，电阻R₂的阻值为2Ω，当开关S断开时，电流表的示数为1A，电压表的示数为4V，则电阻R₁为 Ω；当开关S闭合时，电流表的示数为 A，电压表的示数为 V．

查看答案和解析>>

科目： 来源：2007-2008学年江苏省南通中学九年级（上）期中物理试卷（解析版） 题型：填空题

在某个导体的两端加上6伏特电压时，通过它的电流强度是2安，它的电阻是欧姆．它两端所加的电压提高为12伏特时，这个导体的电阻是欧姆．当导体两端不加电压时，导体的电阻是欧姆．

查看答案和解析>>

科目： 来源：2007-2008学年江苏省南通中学九年级（上）期中物理试卷（解析版） 题型：填空题

某电阻R=150Ω，要使总电流的1/4通过R，则应用一个阻值是 Ω的电阻跟它联；若要使它两端的电压为总电压的1/3，则需用一个阻值是 Ω的电阻跟它联．

查看答案和解析>>

科目： 来源：2007-2008学年江苏省南通中学九年级（上）期中物理试卷（解析版） 题型：填空题

电阻A：“3Ω，1A”，电阻B：“6Ω，12V”串联后接到一电源上使用，要求两电阻均能安全工作，则电源电压最大为 V；若并联接到一电源上，则干路电流最大为 A．

查看答案和解析>>

科目： 来源：2007-2008学年江苏省南通中学九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示电路中，闭合开关S，当滑动变阻器的滑片P向左滑动时，电流表的示数，电压表的示数．（选填“不变”、“变大”或“变小”）

查看答案和解析>>

科目： 来源：2007-2008学年江苏省南通中学九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，电源电压不变，R₁=3Ω，R₂=2Ω，若①、②均为电流表，当S₁闭合，S₂断开时，①、②两表示数之比为；如①、②两表均为电压表，当S₁、S₂都闭合时，①、②两表的示数之比为．

查看答案和解析>>

科目： 来源：2007-2008学年江苏省南通中学九年级（上）期中物理试卷（解析版） 题型：填空题

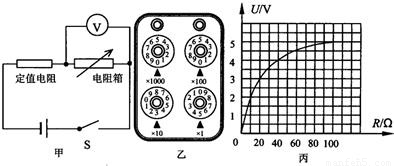

甲、乙两小组同学用图甲所示的电路进行了一些实验探究．

（1）甲小组选取的定值电阻为15Ω，电阻箱阻值如图乙所示，其值为，此时电压表的示数为3.5V，则该小组所用电源的电压为 V；实验中若增大电阻箱阻值，电路中的电流将，电压表示数将（选填变化情况）．
（2）乙小组选用其它规格的电源和定值电阻进行实验，他们通过调节电阻箱，得到几组电阻箱的阻值和对应的电压值，并作出U-R图象（如图丙）．由图象可知，电阻箱阻值为20Ω时，电压表的示数为 V，该组所选用定值电阻的阻值为．

查看答案和解析>>

科目： 来源：2007-2008学年江苏省南通中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示电路中有两个小灯，请在图中○内，分别填入

及

或

的符号，要求开关闭合时两灯均能发光，

表测电路中一个小灯的电流，且两电表的示数均不为零．

查看答案和解析>>
