把5kg水从20℃加热到100℃，水需要吸收的热量是多少？小明家以前烧煤气，现在改烧天然气，每立方米天然气的价格接近煤气的两倍，但小明发现每月的燃料费用并没有增多．请你帮他简要分析其中原因．

发光二极管是一种发展前景非常看好的节能照明灯具，我国计划在2008年北京奥运会上大量使用它．电子制作兴趣小组的同学用“2.5V  10mA”的高亮发光二极管制作手电筒，电路如图所示．
（1）若电源电压为3V，为使发光二极管正常发光，R应取何值？
（2）实验发现，4只高亮发光二极管与1只“2.5V  0.3A”的小灯泡都正常发光时亮度相当，试计算它们亮度相当且正常发光时的功率及比值．

据报道，2008年北京奥运会的标志性工程--国家体育馆（“鸟巢”工程）确定采用太阳能电力这一绿色能源，去年年底在纽约交易所上市的无锡尚德太阳能电力有限公司被选中，为“鸟巢”的十二个主通道安装太阳能发电系统．
（1）若为“鸟巢”工程提供的130kW太阳能发电系统连续正常工作1h，可得到多少电能？
（2）尚德公司今年的产品将达到2.4×10¹⁰W的发电功率，进入全球第四名．若这些产品提供的电能改由火力发电来提供，则每秒钟将增加约99kg的二氧化碳排放量，造成大气污染．已知在通常情况下二氧化碳气体的密度为1.98kg/m³，则这些二氧化碳气体在通常情况下的体积多大？
（3）尚德公司产品的光电转化率（光能转化为电能的效率）目前在国内同行处于领先水平．现有该公司生产的一块接收面积为2m2的太阳能电池板，其光电转化率为17%，如果太阳光照射到该电池板时每平方米面积上的辐射功率为1．O×10³w，则它的发电功率是多大？

小华所在小组的同学为了研究水的沸腾，取了200 g的水加热，下表是他们记录的有关数据．

（1）加热前水的温度如图所示，把烧杯中的水加热至沸腾，水需要吸收的热量为______J．（假设加热过程中水的质量不发生变化）
（2）如图中，表示水沸腾的图是______

（3）根据表中数据分析可知，水在沸腾时的特点是______．
（4）小华发现，水从开始加热到沸腾这段时间过长．如果要适当缩短实验时间，则可行的一种方法是______．
（5）试分析水的沸点不是100℃的可能原因（写出一种即可）______．

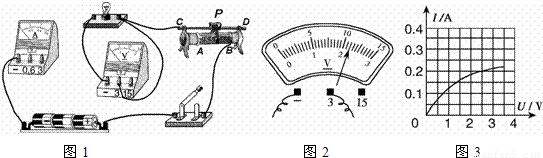

在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应______，电流表的量程应选0～______A．
（2）请你用笔画线代替导线，将图1中的实物电路连接完整．
（3）闭合开关前，图2中滑动变阻器的滑片P应位于______选填“A”或“B”）端．
（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为______V，若他想测量小灯泡的额定功率，应将图1中滑片P向______选填“A”或“B”）端移动，使电压表的示数为2.5V．
（5）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是______W．

（6）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是______（写出一种即可）．

如图所示，是某学习小组同学设计的研究“电磁铁磁性强弱”的实验电路图．
（1）要改变电磁铁线圈中的电流大小，可通过______来实现；要判断电磁铁的磁性强弱，可观察______来确定．
（2）下表是该组同学所做实验的记录：

电磁铁（线圈）	50匝			100匝
实验次数	1	2	3	4	5	6
电流/A	0.8	1.2	1.5	0.8	1.2	1.5
吸引大头针的最多数目/枚	5	8	10	7	11	14

①比较实验中的1、2、3（或4、5、6），可得出的结论是：电磁铁的匝数一定时，通过电磁铁线圈中的电流______；
②比较实验中的1和4（或2和5或3和6），可得出的结论是：电磁铁线圈中的电流一定时，线圈匝数______；
（3）在与同学们交流讨论时，另一组的一个同学提出一个问题：“当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？”
①你对此猜想是：______；
②现有大小不同的两根铁芯，利用本题电路说出你验证猜想的方法：______．

汽车是现代社会一个重要工具，也是科技的化身．燃料化学能用于对外做功的能
（1）发动机是汽车的心脏．如图是汽车内的四缸发动机工作示意图．请在各个气缸下标出它正在开始的是什么冲程？
（2）现在的发动机，其效率还是很低的．请在右图中的两个方框内各写出一种可能的能量损失方式．

（3）寒冷的冬季，汽车内外温差会使前方玻璃上起雾造成安全隐患，类似地，1966年美国航天员就曾因航天服面窗起雾看不清外边情景，未能完成特定航天任务（如图）．结合自己所学物理知识，试猜想航天服面窗解决起雾问题的一种方法：______．

在物理学中，磁感应强度（用字母B表示，国际单位是特斯拉，符号是T）表示磁场的强弱，磁感应强度B越大，磁场越强；磁感线形象、直观描述磁场，磁感线越密，磁场越强．
（1）左图为某磁极附近磁感线的方向和分布的示意图．由图可知，该磁极为______极，若在1处放置一个小磁针，当小磁针静止时，其指向应是右图中的______．

（2）如果电阻的大小随磁场的强弱变化而变化，则这种电阻叫磁敏电阻．某磁敏电阻R的阻值随磁感应强度B变化的图象如图所示．根据图线可知，磁敏电阻的阻值随磁感应强度B的增大而______．图线没有过坐标原点，是因为______．

（3）利用该磁敏电阻的R-B特性曲线可以测量上图磁场中各处的磁感应强度．
①将该磁敏电阻R放置在磁场中的位置1处．吴力设计了一个可以测量该磁敏电阻R的电路，所提供的实验器材如图所示，其中磁敏电阻所处的磁场未画出．请你将该实验电路连接完整．

②正确接线后，测得的数据如上表所示．该磁敏电阻的测量值为______Ω．
③根据该磁敏电阻的R-B特性曲线可知，1处的磁感应强度为______T．
④在实验过程中，仅将磁敏电阻从1处移至2处，其它条件不变，那么电流表的示数______，电压表的示数______．（填“增大”、“减小”或“不变”）
（4）就现有的实验器材和电路，请提出一个有意义的可供探究的物理问题：______．
（5）在上述电路中，将该磁敏电阻从待测磁场中移出，闭合开关，移动滑动变阻器的滑片，当电流表的示数为10.0mA时，求滑动变阻器接入电路的阻值．设电源电压为5.50V．

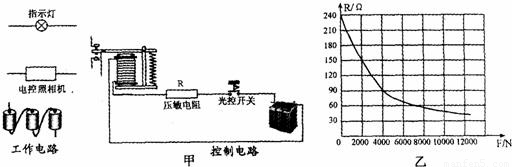

小敏设计了一种“闯红灯违规证据模拟记录器”，如图甲，拍摄照片记录机动车辆闯红灯时的情景．
工作原理：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化引起电流变化到一定值时，继电器的衔铁就被吸下，工作电路中的电控照相机工作，拍摄违规车辆．光控开关未受到该种光照射自动断开，衔铁没有被吸引，工作电路中的指示灯发光．
回答下列问题：
（1）根据工作原理，将电路连接完整．

（2）要记录违规闯红灯的情景，光控开关应在接收到______光（填“红”、“绿”或“黄”）时，自动闭合．
（3）由图乙可知，压敏电阻R的阻值随受到压力的增大而______．
（4）已知控制电路电压为6V，继电器线圈电阻10欧，当控制电路中电流大于0.06安时，衔铁被吸引．通过计算说明，只有质量超过多少千克的车辆违规时才会被拍照记录．（取g=10N/kg）

下列数值最接近实际情况的是（ ）
A．人的拇指宽度约为10cm
B．人正常步行的速度约10m/s
C．两个鸡蛋的质量约为100g
D．一个中学生的体重约50N
