科目： 来源：2005-2006学年新人教版九年级（上）期中物理试卷（解析版） 题型：解答题

根据图所示实物图，请你在方框内画出电路图，并标明电表的正负接线柱．

科目： 来源：2005-2006学年新人教版九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2005-2006学年新人教版九年级（上）期中物理试卷（解析版） 题型：解答题

（1）测小灯泡（电阻约5Ω）电功率的实验中．如图是某同学尚未完成的实物连接图，请用笔画线代替导线，使其连接成正确的测量电路．

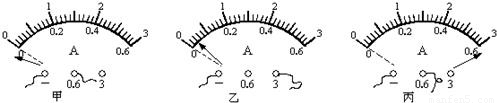

（2）甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电流表指针摆动分别出现了如下图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．

甲同学的问题：______；
乙同学的问题：______；
丙同学的问题：______；

科目： 来源：2005-2006学年新人教版九年级（上）期中物理试卷（解析版） 题型：解答题

在“测定滑轮组机械效率”实验中
（1）如图所示的实验装置中，应注意使弹簧测力计______拉动；
（2）若钩码重4N，将钩码提升．某同学观察实验，记录测量数据A、B、C、D四项填入下表中，并根据有关公式计算出E、F、G三项填入表中，发现测出的机械效率是错误的．分析A、B、C、D四个测量数据，肯定错误的是______，简述你做出判断的根据是______．

A	B	C	D	E	F	G
钩码重G/N	手的拉力F/N	钩码升高h/m	弹簧测力计移动s/m	有用功W有用功/J	总功W总功/J	机械效率η/%
4	1.2	0.2	0.6	0.8	0.72	111

（3）若用此滑轮组提升更重的钩码，机械效率将______．（选填“变大”“变小”“不变”或“无法确定”）

科目： 来源：2005-2006学年新人教版九年级（上）期中物理试卷（解析版） 题型：解答题

小明学习了燃料的热值知识后，自己设计了一个实验来比较煤油和菜籽油的热值．他实验时组装了如图的装置，并且每隔1分钟记录了杯中水的温度．

加热时间（min）		1	2	3	4	5	6	7	8	9
甲杯水温（℃）	25	27	29	32	34	36	38	40	42	44
乙杯水温（℃）	25	26	27	28	29	30	31	32	33	34

（1）为了保证实验结论的可靠，小明在实验时应控制两套装置中相同的量有______．
（2）通过表中记录的数据，你认为煤油和菜籽油两种燃料中，热值较大的是______．
（3）小明在实验前用天平测出了烧杯中水的质量及油灯中燃料的质量，并由记录的数据计算出了水吸收的热量，而且还算出了煤油和菜籽油的热值，你认为他所计算的燃料的热值可靠吗？为什么？

科目： 来源：2005-2006学年新人教版九年级（上）期中物理试卷（解析版） 题型：解答题

在“研究杠杆平衡条件”实验中
（1）实验前出现图甲所示情况，为了使杠杆在水平位置平衡，应将杠杆左端的螺母向______调（填“左”或“右”）
（2）实验过程中出现图乙所示情况，为了使杠杆在水平位置平衡，这时应将右边的钩码向______（填“左”或“右”）移动______格．
（3）图乙中杠杆水平平衡后，在杠杆左右两边钩码下同时加一个相同的钩码，这时杠杆将______．（填“保持水平平衡”、“顺时针转动”或“逆时针转动”）

科目： 来源：2005-2006学年新人教版九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2005-2006学年新人教版九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2005-2006学年新人教版九年级（上）期中物理试卷（解析版） 题型：解答题

如图是某同学钓鱼时被拍的一张照片（O、F₁、F₂是后来标上的）．若不计钓鱼杆的重力，鱼的重力与F₂大小相等，估计动力F₁=80N．
（1）测量出照片上杠杆的动力臂、阻力臂分别是多长？
（2）这次钓起的鱼估计有多重？

科目： 来源：2005-2006学年新人教版九年级（上）期中物理试卷（解析版） 题型：解答题

用如图所示的滑轮组来拉动物块，在2s内使物体移动了4m，已知物体与地面间的摩擦力f为1200N，若此时滑轮组的机械效率为80%
（1）求拉绳子的力F为多大；
（2）求拉力做的功和功率；
（3）如果想用更小的力拉动物体，请你提出一种可行性建议．
