科目： 来源：2010-2011学年北师大版九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年北师大版九年级（上）期末物理试卷（解析版） 题型：解答题

请在图中画出用瓶起子启瓶盖的动力F₁的力臂L₁和阻力F₂

科目： 来源：2010-2011学年北师大版九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示是某同学连接的电路．
（1）请指出电路中的错误______．
（2）将图中电路改成正确电路．（要求只改动一根导线．划掉的导线上画“×”，若需连线用笔画线表示改动后的导线）

科目： 来源：2010-2011学年北师大版九年级（上）期末物理试卷（解析版） 题型：解答题

根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图．（导线不能交叉）要求：
（1）只闭合S₁时，红灯发光，绿灯不发光
（2）S₁、S₂都闭合时，两灯都发光
（3）只闭合S₂时，两灯均不发光．

科目： 来源：2010-2011学年北师大版九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年北师大版九年级（上）期末物理试卷（解析版） 题型：解答题

弹簧测力计量程为5N．给你一支铅笔，铁丝和铁钉（如图所示），请你将它的量程改为15N．请画图（将装置图画在方框内）说明做法、刻度盘改造和使用方法（不计器材自重和摩擦）．

（1）做法：
（2）刻度盘改造：
①原理：由公式______，可以得到新旧刻度之间的关系，在刻度盘同一位置，新刻度在数值上是旧刻度的______倍．
②请你将新旧刻度盘对应关系表格填写完整：

（3）使用方法：

科目： 来源：2010-2011学年北师大版九年级（上）期末物理试卷（解析版） 题型：解答题

如图是小红同学探究影响斜面机械效率因素的实验装置．实验准备的器材有：三个质量不同的木块A，三条粗糙程度不同的长木板B，三个高度不同的长方体铁块C，刻度尺．
（1）实验还需补充的器材有______．
（2）下面是小红探究斜面机械效率与物重的关系时记录的有关效据．

测量次数	斜面粗糙程度	物重G（N）	斜面高 h（m）	沿斜面的拉力F（N）	斜面长L（m）	有用功 W有（J）	总功 W总（J）	机械效率η
1	较粗糙	1.5	0.1	0.6	0.4	0.15	0.24	62.5%
2	较粗糙	3	0.1	1.2	0.4	0.3	0.48	62.5%
3	较粗糙	6	0.1	2.4	0.4	0.6	0.96	62.5%

通过分析数据，你可以得出结论：______．
（3）上述实验中，保持斜面长度不变，将斜面升高到0.2m，把一个重6N的物体沿斜面向上拉时，所需拉力为3.8N，则此时斜面的机械效率是______．
（4）斜面的机械效率可能与斜面的______有关．（只填一个因素）

科目： 来源：2010-2011学年北师大版九年级（上）期末物理试卷（解析版） 题型：解答题

为了探究电流与电压的关系，小华设计了如图所示的实验电路图．

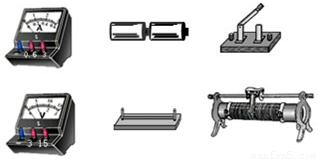

（1）实验选用的器材如图所示，其中电源为2节干电池，定值电阻为10Ω，滑动变阻器标有“10Ω 2A”字样，则实验时电压表应选用的量程为______V，电流表应选用的量程为______A．
（2）请根据电路图用笔画线代替导线，将图中的元件连成电路．要求：滑动变阻器的滑片向左移动时，电流表的示数变大．

（3）下表是小华探究电流与电压关系时记录的几组实验数据，通过对表中数据的分析，可得到的初步结论是：______．

实验 次数	1	2	3	4	5
电压/V	1.0	1.5	2.0	2.5	2.8
电流/A	0.10	0.15	0.20	0.25	0.28

科目： 来源：2010-2011学年北师大版九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年北师大版九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，用滑轮组提起重900N的物体，绳子自由端拉力F为400N，重物在20s内匀速升高了10m．求：
（1）物体上升的速度．
（2）提起重物所做的功．
（3）滑轮组的机械效率．
