科目： 来源：2005-2006学年北师大版九年级（上）期末物理模拟试卷（解析版） 题型：解答题

一电热水器装有2 kg的水，通电加热过程中，水温随时间变化情况如图所示．
求：（1）加热2 min水的温度升高了多少？
（2）加热2 min水吸收了多少热量？
（3）如果电热水器功率为1000 W，则此电热水器的效率η是多少？[η为水吸收的热量与电热水器放出热量的比值，水的比热容是4.2×10³J/]．

科目： 来源：2005-2006学年北师大版九年级（上）期末物理模拟试卷（解析版） 题型：解答题

某施工工地用直流电动机提升重物如图所示，重物的质量m=100kg，加在电动机上的电压为110V，当电动机提升重物上升时，经l0秒钟可以上升4.5m，通过电动机的电流为5A．设不考虑摩擦，求电动机线圈的电阻？（g取10N/kg）

科目： 来源：2005-2006学年北师大版九年级（上）期末物理模拟试卷（解析版） 题型：解答题

下图是SD-6全自动豆浆机的结构示意图．下表是铭牌．

制浆过程：将90g泡好的黄豆装入滤杯内，再先往制浆杯内加入1000mL的水；
第一步加热：接通电源，加热管开始加热，加热6min杯内水温升至80℃；
第二步打浆：加热停止，电机开始打浆．按工作10s停8s方式循环，经1.2min停止
第三步再加热：打浆结束后，加热管继续加热，加热3min豆浆由80℃升温至100℃．
根据以上信息计算：
（1）在“第三步再加热”的过程中，豆浆吸收的热量（设豆浆与水的比热容相等）．
（2）豆浆机在“加热--打浆--再加热”的全过程中共消耗的电能．
（3）根据上面信息你还能计算哪些物理量？

科目： 来源：《13.3 电流和电流表的使用》2010年同步练习（解析版） 题型：选择题

如图是一些同学设计的用电流表测量通过灯泡L电流的电路图，其中正确的是（ ）
A．
B．
C．
D．

科目： 来源：《13.3 电流和电流表的使用》2010年同步练习（解析版） 题型：选择题

如图所示，用电流表测量通过灯L₁的电流，其中电路正确的是（ ）
A．
B．
C．
D．

科目： 来源：《13.3 电流和电流表的使用》2010年同步练习（解析版） 题型：选择题

某种用电器正常工作时，测得通过它的电流为4A，则此用电器可能是图中的（ ）
A．
B．
C．
D．

科目： 来源：《13.3 电流和电流表的使用》2010年同步练习（解析版） 题型：选择题

如图所示的三个电路中，当闭合开关S后，下列说法不正确的是（ ）

A．甲图中，电流表的示数为通过三盏的电流之和
B．乙图中，电流表的示数为通过三盏的电流之和
C．乙图中，电流表的示数为通过灯L₁的电流
D．丙图中，电流表的示数为通过灯L₁和L₂电流之和

科目： 来源：《13.3 电流和电流表的使用》2010年同步练习（解析版） 题型：填空题

科目： 来源：《13.3 电流和电流表的使用》2010年同步练习（解析版） 题型：填空题

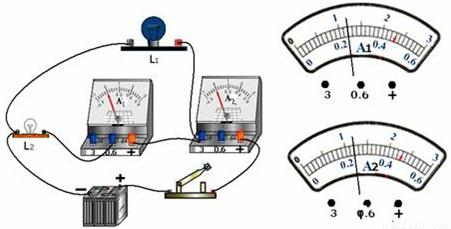

如图所示某同学测得电路中的电流，通过灯L₁的电流是    ．

科目： 来源：《13.3 电流和电流表的使用》2010年同步练习（解析版） 题型：解答题

某同学设计了如图所示的电路，模拟一个多档位电器的工作原理，电源电压保持不变，通过切换开关S₁、S₂、S₃和S₄，改变该电路中的电流．当闭合开关S₁、S₂、S₃，断开开关S₄时，电流表示数为1.5A；当闭合开关S₁、S₂，断开开关S₃、S₄时，电流表示数变化了0.5A；当闭合开关S₁、S₄，断开开关S₂、S₃时，电流表示数为0.8A．请同学画出三种状态下的等效电路图．
