科目： 来源：2007-2008学年苏科版九年级（上）期末物理试卷2（解析版） 题型：解答题

小明和小虎在“测定小灯泡的功率”的实验中，所用小灯泡的额定电压为2.5V，电阻约为10Ω．实验室只有6V的电源，有“10Ω  1A”和“20Ω  2A”两种滑动变阻器可供选择．

（1）根据实验要求，他应选择规格为______的滑动变阻器；
（2）他连接了如图1所示的电路，其中有一根导线连接错误，请将其改正过来．在错误的导线上打“×”，改正后的导线在图中画线表示，导线不许交叉；
（3）改正错误后，小明开始进行实验，调节滑动变阻器的滑片P，当电压表的示数为______V时，小灯泡正常发光，电流表的指针位置如图2所示，此时小灯泡中的电流为______A，小灯泡的额定功率为______W；
（4）小虎连好电路后闭合开关，发现小灯泡先很亮，后熄灭，你认为小虎在连接电路时出现的问题可能是______．（写出一条即可）

科目： 来源：2007-2008学年苏科版九年级（上）期末物理试卷2（解析版） 题型：解答题

在讨论“电流通过导体产生热量与哪些因素有关”这个问题时，小明、小虎和小超提出了猜想：“电流通过导体产生热量与通过导体电流的大小、导体的电阻及通电时间有关”，大家决定通过实验对这个问题进行研究．

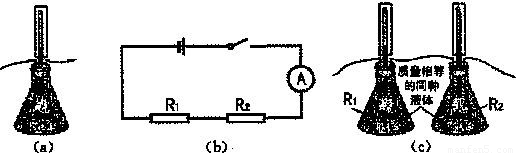

（1）怎样比较通电导体产生热量的多少呢？他们决定将一段电阻丝浸没在液体中，用电阻丝通电产生热量给液体加热，如图（a）所示，可以通过比较质量相等的同种液体______来比较电阻丝发热量的多少，这是科学研究的一种常用方法．下列研究实例中也采用这种研究方法的是______（填序号）．
①敲鼓时鼓面是否振动，我们可以通过在鼓面上撒一些纸屑观察纸屑是否振动来认识；
②学习电压，我们可以通过对比水压来认识它；
③电路中是否有电流，我们可以通过观察电路中电流表的指针是否偏转来认识．
（2）他们在实验中所用被加热液体选择的是煤油而不是选择水，这是因为______的缘故（写出一条理由即可）．
（3）小明设计了如图（b）所示的电路，其中R₁≠R₂，此电路是为了研究通电导体产生热量与______的关系．他选择一段铜丝作为电阻R1，一段镍铬丝作为电阻R₂（R₂＞R₁），如图（c）所示．通电一段时间后发现浸有R₁的液体温度几乎不变，而浸有R₂电阻丝的液体升温明显，通过分析，他发现问题出在铜丝上，这是因为：______，改进的办法是______．

科目： 来源：2007-2008学年苏科版九年级（上）期末物理试卷2（解析版） 题型：解答题

浴霸是安装在浴室可供取暖和照明的家用电器．某浴霸的铭牌如下表，简化电路图如下图所示，图中的L为照明灯，L₁、L₂是两个额定功率都为275W的红外线取暖灯．问：

型号	额定电压	额定频率	额定功率
			取暖	照明
90-5	220V	50Hz	550W	40W

（1）浴霸工作时，为了使取暖功率达到550W，应闭合的开关是______．
（2）照明灯正常工作时，电阻多大？
（3）L、L₁、L₂同时正常工作30min，消耗多少电能？

科目： 来源：2007-2008学年苏科版九年级（上）期末物理试卷2（解析版） 题型：解答题

科目： 来源：2007-2008学年苏科版九年级（上）期末物理试卷2（解析版） 题型：解答题

有一种测量质量的电子秤，图甲是其原理示意图，其中踏板上放置物体，压力传感器R的电阻值会随所受压力大小发生变化，杠杆ABO可绕O点转动，电压表的量程为0-3V（可显示质量大小）．已知AO：BO=5：1，电阻R=60Ω，压力传感器R表面能承受的最大压强为2×10⁶Pa，压杆与压力传感器的接触面积为2cm²，压力传感器R的电阻随所受压力变化的图象如图乙所示．设踏板和杠杆组件的质量可以忽赂不计，电源电压恒定不变，（g取10N/kg）求：
（1）该压力传感器能承受的最大压力多大？
（2）该秤所能称量的最大质量是多少？
（3）若要求该秤达到最大称量时，电压表的示数也达到最大值，则电源电压为多少？

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（1）（解析版） 题型：选择题

如图所示，使用中属于费力杠杆的工具是（ ）
A．
B．
C．
D．

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（1）（解析版） 题型：选择题

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（1）（解析版） 题型：选择题

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（1）（解析版） 题型：选择题

如图，O为支点，在A端施加一个力使杠杆在水平位置平衡，则这个杠杆为（ ）

A．一定省力
B．一定费力
C．不省力也不费力
D．都有可能
