科目： 来源：2006-2007学年江苏省泰州市海陵区九年级（上）期末物理试卷（解析版） 题型：填空题

“动圈式”扬声器是利用电流在磁场中受到磁场力作用的原理制成的．如图所示，绕在纸盆上的导线构成的线圈处于“E”形磁铁的磁场中，放大器送出的音频电流通过线圈，纸盆在“E”形磁铁的磁场驱动下就振动起来…扬声器实现了将    能向    能的转化；图示状态纸盆正受到“E”形磁铁的    ．（填“吸引”或“排斥”）

科目： 来源：2006-2007学年江苏省泰州市海陵区九年级（上）期末物理试卷（解析版） 题型：填空题

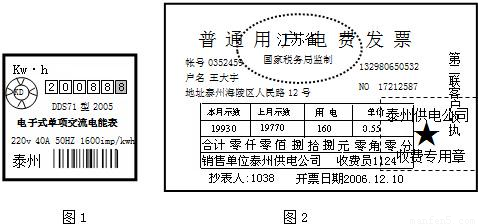

电能表是用来测量    的仪表．图1小明家2007年1月10日电能表面盘照片，查得2006年12月10日缴费发票如图2．那么2007年1月应按消耗    度电支付电费；为测量电水壶的额定功率，小明关闭了除电水壶外的所有用电器，在3分钟内观察到耗能指示灯闪烁了80次，则电水壶的额定功率为    W．

科目： 来源：2006-2007学年江苏省泰州市海陵区九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，质量分布均匀的长方形木板AB的长度L=4m，中央支于支架O上，A、B端分别用细绳AD、BC系于天花板上，木板AB水平时，绳AD、BC刚好绷直，且AD绳竖直，BC绳与板AB成30°角，已知细绳承受的最大拉力均为240N．现有重为300N的小孩，从O点出发，沿OB方向向B端缓慢行走，那么    绳将被拉紧；在保证细绳不被拉断的情况下，小孩向右行走的最大距离是    m；若从O向A端行走，则行走的最大距离是    m．

科目： 来源：2006-2007学年江苏省泰州市海陵区九年级（上）期末物理试卷（解析版） 题型：解答题

用滑轮组提升物体，在图中画出最省力的绕线方法．

科目： 来源：2006-2007学年江苏省泰州市海陵区九年级（上）期末物理试卷（解析版） 题型：解答题

如图，两个条形磁体及其它们之间的磁感线，请在图中标出条形磁体的N、S极以及相应的磁感线的方向．

科目： 来源：2006-2007学年江苏省泰州市海陵区九年级（上）期末物理试卷（解析版） 题型：解答题

请用连线的方式把图中螺口灯泡与按钮开关正确接入电路．

科目： 来源：2006-2007学年江苏省泰州市海陵区九年级（上）期末物理试卷（解析版） 题型：解答题

重为G的直角弯杆ABO可绕O轴自由转动，为使之在图位置静止，请画出作用于A点的最小力的示意图．（保留作图痕迹）

科目： 来源：2006-2007学年江苏省泰州市海陵区九年级（上）期末物理试卷（解析版） 题型：解答题

图1中，电压表0～3V量程的分度值是______V，电压表的读数是______V；图2所示的仪器的名称是______，读数是______Ω．

科目： 来源：2006-2007学年江苏省泰州市海陵区九年级（上）期末物理试卷（解析版） 题型：解答题

为“探究杠杆的平衡条件”，回答以下问题：
（1）先把杠杆的中点支在支架上，调节两端的平衡螺母，使杠杆在______位置平衡．这样做的目的是______．某同学将杠杆支上后，呈如图1所示的状态，则他应将平衡螺母向______调节．
（2）请设计一个实验数据记录表格并将图2所示的实验情况记录在表格内．已知每个钩码重0.5N，杠杆上每一小格的长度为5cm．
（3）利用上面器材实验，由于加在杠杆上的动力或阻力只能是钩码重（0.5N）的整数倍以及能够准确读出的力臂值只能是最小分度（5cm）的整数倍，所以，我们不能获得更多的实验数据．对此，你能提出怎样的改进办法？

科目： 来源：2006-2007学年江苏省泰州市海陵区九年级（上）期末物理试卷（解析版） 题型：解答题

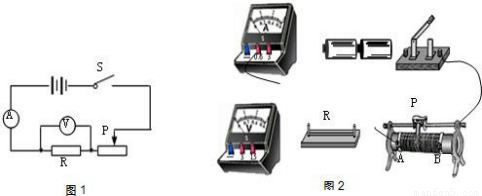

在探究“通过导体中的电流与电压、电阻的关系”的活动中，小明同学画出的电路图如图1所示．
（1）请将图2所示的实物连接成实验电路．

（2）连接电路时，开关应 ______，变阻器的滑片P应置于 ______端．（填“A”或“B”）
（3）小明接通电路后，发现电流表指针不偏转，电压表指针有明显的偏转，调节变阻器的滑片时也没有任何的变化．你认为电路中的故障是 ______．
（4）排除故障后，小明首先研究导体中的电流与电压的关系，那么他应该控制 ______保持不变；随后他又研究电流与电阻的关系，他控制电阻两端的电压为2v进行实验，第一次进行很顺利，第二次换上一个新的电阻后，无论怎样移动变阻器的滑片P，电压表的示数总是大于2v．出现这一现象的原因可能是（1条即可） ______．
