科目： 来源：2009-2010学年沪科版九年级（上）期末物理试卷5（解析版） 题型：解答题

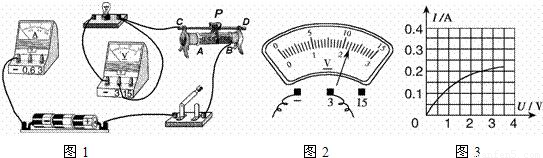

在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应______，电流表的量程应选0～______A．
（2）请你用笔画线代替导线，将图1中的实物电路连接完整．
（3）闭合开关前，图2中滑动变阻器的滑片P应位于______选填“A”或“B”）端．
（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为______V，若他想测量小灯泡的额定功率，应将图1中滑片P向______选填“A”或“B”）端移动，使电压表的示数为2.5V．
（5）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是______W．

（6）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是______（写出一种即可）．

查看答案和解析>>

科目： 来源：2009-2010学年沪科版九年级（上）期末物理试卷5（解析版） 题型：解答题

现有下列实验器材：一只已知阴值的定值电阻R、两只电流表、电池、开关、足量的导线．请你利用这些器材设计实验，测出一只未知电阻R_x的阻值．
要求：
（1）在下框内画出实验电路图．

（2）简述实验过程并用已知量和测量量表示R_x．______．

查看答案和解析>>

科目： 来源：2009-2010学年沪科版九年级（上）期末物理试卷5（解析版） 题型：解答题

在图电路中，R₁=10Ω，R₂=20Ω，闭合开关后，电流表的示数为0.3A．
（1）电阻R₁两端的电压是多少？
（2）通过R₂的电流是多少？
（3）干路中的总电流是多少？

查看答案和解析>>

科目： 来源：2009-2010学年沪科版九年级（上）期末物理试卷5（解析版） 题型：解答题

电动自行车是倍受人们青睐的一种交通工具．它可以电动骑行，亦可以脚踏骑行．电动骑行时，蓄电池对车上电动机供电，电动机为车提供动力．下表是某型号电动自行车主要技术参数．
（1）电动自行车以额定功率行驶时的工作电流是多大？
（2）蓄电池一次充足电可储存的能量是多少焦？
（3）从环保的角度，与摩托车相比，电动自行车有什么优缺点？（各举一条）
