科目： 来源：2009-2010学年苏科版九年级（上）期末物理试卷13（解析版） 题型：解答题

试根据规定要求作图．
（1）如图所示，粗细均匀重为G的棒一端搁在地上，另一端与支点0连接．试画出重力G对支点O的力臂，并用L表示．

（2）小雨连接了如图电路，请在方框内画出它的电路，并标出相对应的符号．

（3）如图所示．黑盒内是由一节干电池和两个等值电阻连接的部分电路，a、b、c是由电路的不同位置引出的三根导线．将电流表与a、b试触后相连，示数是I；将电流表与a、c试触后相连，示数也是I；将电流表与b、c试触后相连，示数是零．由此可判断出黑盒内电路的连接情况．请在虚线框内画出盒内各元件的连接情况．

科目： 来源：2009-2010学年苏科版九年级（上）期末物理试卷13（解析版） 题型：解答题

每到夏收季节，高淳农村大量农作物秸秆在田间被随意焚烧，如图这不仅造成资源浪费、环境污染，而且极易引发火灾等．为解决这一问题，现已研制出利用秸秆生产的节能环保型燃料--秆浆煤．若燃烧秆浆煤（热值为2.4×10⁷J/kg），使50kg、20℃的水温度升高到80℃．求：
（1）水需要吸收的热量．
（2）如果秆浆煤燃烧释放的热量有30%被水吸收，需要完全燃烧多少千克秆浆煤．

科目： 来源：2009-2010学年苏科版九年级（上）期末物理试卷13（解析版） 题型：解答题

俯卧撑是一项常见的体育健身活动．如图所示是小明同学做俯卧撑时的示意图．小明重600N，1min钟内做俯卧撑30个，每做一次肩膀升高50cm．小明身体可视为杠杆，O为支点，A′为重心，OA=1m，B到O点的距离OB=1.5m．求：
（1）地面对手的支持力；
（2）若每个手掌的面积为0.016m²，求双手对地面的压强；

科目： 来源：2009-2010学年苏科版九年级（上）期末物理试卷13（解析版） 题型：解答题

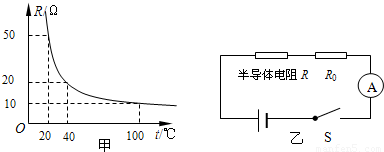

半导体材料的导电能力介于导体和绝缘体之间，其电阻受温度影响较大．如图甲是某种半导体材料的电阻随温度变化的关系图象．根据这种半导体材料电阻的特性，小明和他的同学设计了一个电路（如图乙），可以测定某一空间的温度，使用的器材如下：半导体电阻、电源、电流表（0-0.6A）、开关、定值电阻R（10Ω）、导线若干．
（1）定值电阻R的作用是什么？
（2）当环境温度为20℃时，电流表的读数为0.2A，求电源的电压．
（3）电流表的读数为0.4A时，求当时环境温度和半导体电阻的电功率分别是多少？

科目： 来源：2009-2010学年苏科版九年级（上）期末物理试卷13（解析版） 题型：解答题

一般固体受热时，在各个方向上的长度都会胀大，在冷却时都会缩小，物体在某一方向上长度的膨胀称为线膨胀．下表是科技小组的同学探究影响物体线膨胀因素的实验记录，请根据实验记录回答问题．

实验序号	材料	升高的温度（℃）	原长（m）	伸长量（mm）
1	黄铜	10	1.00000	0.19
2	黄铜	10	2.00000	0.38
3	康铜	10	1.00000	0.15
4	康铜	30	1.00000	0.65
5	铝	10	2.00000	0.46
6	铝	30	1.00000	0.69

（1）从1、3（2、5或4、6）两组实验记录可以看出物体的伸长量与______有关．
（2）从______（填序号）两组实验记录可以看出物体的伸长量还与原长有关．
（3）从______（填序号）两组实验记录可以看出物体的伸长量还与______有关．
（4）图所示的电热设备中有一个由黄铜片与康铜片双金属合在一起的温控开关，温度升高时，双金属片向上弯曲，使电路断开．请你参考上面的实验记录确定双金属片与固定触点接触的一边所用的材料是黄铜还是康铜？并简述理由．

科目： 来源：2009-2010学年苏科版九年级（上）期末物理试卷13（解析版） 题型：解答题

科目： 来源：2009-2010学年苏科版九年级（上）期末物理试卷13（解析版） 题型：解答题

小明主动提出为当地图书馆建造一条供残疾人使用的轮椅斜面通道．斜面的设计方案还没有最后确定，所以小明利用长度一定的木板，做了如图所示的斜面实验，通过增加书本来改变斜面的高度以寻找合适的斜面坡度，实验数据如下：

实验次数	重力/N	升高/m	有用功/J	拉力/N	移动距离/m	总功/J	机械效率/%
1	5	0.15	①	2.2	0.5	1.1	68
2	5	0.20	1	2.7	0.5	1.35	②
3	5	0.25	1.25	③	0.5	1.55	81

（1）通过计算，求出以上表格中的空缺的数据．
（2）通过对表格中数据的分析，如果只考虑省力这个事实，你认为哪种坡度最适合轮椅使用？在决定坡度的时候还得考虑其它哪个因素？

科目： 来源：2009-2010学年江苏省扬州中学九年级（上）期中物理试卷（解析版） 题型：选择题

科目： 来源：2009-2010学年江苏省扬州中学九年级（上）期中物理试卷（解析版） 题型：选择题

科目： 来源：2009-2010学年江苏省扬州中学九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示的四个示意图中，哪个图表示四冲程内燃机工作循环中的第二个冲程（ ）
A．
B．
C．
D．
