科目： 来源：2008-2009学年江苏省盐城市建湖县九年级（上）期末物理试卷（解析版） 题型：解答题

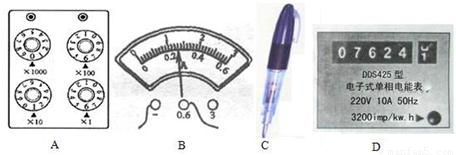

下列A、B、C、D四幅图是物理实验中常用测量工具（或仪器）的示意图，请回答下面问题：

（1）A图电阻箱的示数是______Ω；
（2）B图中的仪器的示数是______A；
（3）C的作用是______；
（4）D的作用是______．

科目： 来源：2008-2009学年江苏省盐城市建湖县九年级（上）期末物理试卷（解析版） 题型：解答题

在研究杠杆平衡条件的探究活动中，
（1）在杠杆的支点两侧上挂上钩码后，发现左端比右端高，应将钩码向______移动（左/右），使杠杆在水平位置平衡，这样的好处是______．
（2）若某次操作出现如图所示情况，发现F₁×OB与F₂×OA两者并不相等，这是由于______．

科目： 来源：2008-2009学年江苏省盐城市建湖县九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示是研究导体的电阻跟哪些因素有关的实验装置．木板上有两条长度与横截面积均相等的金属丝．AB是镍铬合金丝，CD是锰铜丝．这个实验装置可以探究导体的电阻与______是否有关．这个实验中，电流表的作用是______，也可将电流表换成______也能起到同样的作用．

科目： 来源：2008-2009学年江苏省盐城市建湖县九年级（上）期末物理试卷（解析版） 题型：解答题

如图是“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两阻值分别为R和2R的电阻丝浸在相同质量和初温的煤油中，每一烧瓶里各插入一温度计．请回答下列问题：
（1）合上开关，经过一段时间，两电阻丝产生热量的多少是通过______反映出来的；
（2）采用这种连接方式的目的是______；
（3）若要利用这个装置图“探究电流通过导体产生的热量与电流大小的关系”，则需要在电路中______联（填“串”或“并”）一个______，比较______（填“同一个”或“不同的”）电阻丝几次产生的热量，得出结论．

科目： 来源：2008-2009学年江苏省盐城市建湖县九年级（上）期末物理试卷（解析版） 题型：解答题

某同学做“测定一个小灯泡的功率”的实验，所用灯泡的额定电压是2.2V．
（1）如图是他实验的电路，但连接不完整，请你给帮他完成电路的连接．
（2）电路连接完整后，当向右移动变阻器的滑片P时，电压表的示数将______，电流表的示数将______．（填变化情况）
（3）实际实验的有关记录与计算如下表：

实验次数	l	2	3
电压（V）	2.20	1.50	2.50
电流（A）	0.22	0.16	0.24
功率（w）	0.484	0.24	0.60

该同学注意到灯的亮度变化是：第二次比第一次暗，第三次比第一次更亮．你认为，根据他观察的现象和实验数据分析，可得出一些什么结论呢？请说出两点（这两点的意思应不同）：
①______；②______．
（4）他还注意到，这个实验记录也可以用来计算灯丝的电阻，并完成了有关计算如下表格：

实验次数	1	2	3
电压（V）	2.20	1.50	2.50
电流（A）	0.22	0.16	0.24
灯丝电阻（Ω）	10.00	9.38	10.42

这位同学有些纳闷儿：导体的电阻不是与电压、电流无关吗？怎么三次计算的灯丝电阻却不一样呢？请你对此作出两种可能性的解释：①______；②______．

科目： 来源：2008-2009学年江苏省盐城市建湖县九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2008-2009学年江苏省盐城市建湖县九年级（上）期末物理试卷（解析版） 题型：解答题

在不计绳重和摩擦的情况下，利用一滑轮组匀速提升物体．下表是在利用该滑轮组将一物体匀速提升到一定高度时采集到的信息．

物体所受重力 G/N	作用在绳子自由端的拉力 F/N	滑轮组做的有用功 W有用/J	拉力做的总功 W总/J
500	200	1000	1200

（1）通过计算确定该滑轮组提起物体的绳子段数，并在虚线框中画出该滑轮组的组装示意图．（用最少的滑轮）
（2）用该滑轮组将重为800N的物体匀速提升1m时，拉力做的总功为多少？机械效率为多少？（要求：写出依据的主要公式或变形公式，有数据代入，答案中有数值和单位）

科目： 来源：2008-2009学年江苏省盐城市建湖县九年级（上）期末物理试卷（解析版） 题型：解答题

某电热毯只有一个挡位，使用不方便．小明想用一电阻丝作发热体与其串联，将它改造成有两个挡位的电热毯．已知原电热毯的额定电压为220V，为了测定它的额定功率，小明把它与一个标有“220V 25W”灯泡串联在家庭电路中（如图1所示），电压表的示数为176V．（电源电压恒为220V，不考虑温度对电阻阻值的影响）
求：（1）原电热毯的额定功率多大？
（2）为了使改造后的电热毯（如图2所示）在低温挡位时的总发热功率为原电热毯额定功率的五分之三，小明需一个阻值多大的电阻丝？（保留一位小数）
（3）改造后的电热毯，在低温挡位时工作10min，R消耗多少电能？

科目： 来源：2005-2006学年新人教版九年级（上）期末物理试卷3（解析版） 题型：选择题

如图所示的电路中，当开关闭合后，在金属夹A、B之间分别接入硬币、铅笔芯、橡皮和塑料尺，小灯泡都能发光的是（ ）

A．接入硬币和塑料尺
B．接入铅笔芯和橡皮
C．接入橡皮和塑料尺
D．接入硬币和铅笔芯

科目： 来源：2005-2006学年新人教版九年级（上）期末物理试卷3（解析版） 题型：选择题

如图所示，上、下两个广口瓶分别装有空气和二氧化氮气体，中间用玻璃板隔开，抽去玻璃板后（ ）

A．二氧化氮向上方扩散，空气不会向下方扩散
B．空气向下方扩散，二氧化氮不会向上方扩散
C．空气和二氧化氮将同时向对方扩散
D．当两种气体分布均匀后，分子就不会向上或向下运动了
