科目： 来源：2010-2011学年苏科版九年级（上）期末物理试卷2（解析版） 题型：填空题

科目： 来源：2010-2011学年苏科版九年级（上）期末物理试卷2（解析版） 题型：填空题

如图分别是两个灯泡L₁、L₂的U-I图象．由这两条曲线可知，当电压为100V时，L₁的实际功率为    W，L₁的电阻    L₂的电阻（填“大于”或“小于”“等于”），U-I图象为曲线的原因是    ．

科目： 来源：2010-2011学年苏科版九年级（上）期末物理试卷2（解析版） 题型：解答题

核桃是我国的传统保健食品，可是核桃外壳坚硬，要打开它不是一件容易的事．为了让人们能够方便食用，有人设计了如图所示的核桃钳．请在如图画出用核桃钳打开核桃时，钳受到的动力F₁和阻力F₂的力臂．

科目： 来源：2010-2011学年苏科版九年级（上）期末物理试卷2（解析版） 题型：解答题

如图为小李同学在某次测量中连接的实物图，请根据该实物图画出电路图．

科目： 来源：2010-2011学年苏科版九年级（上）期末物理试卷2（解析版） 题型：解答题

研究杠杆平衡条件的实验装置如图所示，在未挂钩码时，螺母A、B的作用是______；挂上钩码后，发现杠杆不平衡，则应______．

科目： 来源：2010-2011学年苏科版九年级（上）期末物理试卷2（解析版） 题型：解答题

科目： 来源：2010-2011学年苏科版九年级（上）期末物理试卷2（解析版） 题型：解答题

如图是“探究电流跟电压关系”的实物图，请你指出其中的三个错误或不妥之处．
（1）______；
（2）______；
（3）______．

科目： 来源：2010-2011学年苏科版九年级（上）期末物理试卷2（解析版） 题型：解答题

一个研究性学习小组在探究“通过某种导电材料的电流与其两端电压的关系”时，得出电压U和电流I的数据如下表所示．

次数 物理量	1	2	3	4	5	6
U/V	0.4	0.8	1.2	1.6	2.0	2.4
I/A	0.01	0.03	0.06	0.11	0.17	0.24

（1）请在如图中画出I随U变化的图象．

（2）从图象上可以看出I与U的关系是______
（3）从数据表中可以得出当U逐渐增大时，该导电材料的电阻的变化情况是______．

科目： 来源：2010-2011学年苏科版九年级（上）期末物理试卷2（解析版） 题型：解答题

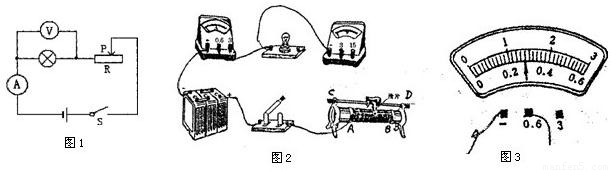

小明和小华用如图2所示的器材做“测定小灯泡的额定功率”的实验，小灯泡上标有“2.5V”的字样．
（1）对照如图1所示的电路图，将图2中未连接部分连好．（原电路中，已连接部分完好无误）
（2）小华连完电路并闭合开关后，发现电压表示数为零，电流表示数约为O.3A．产生这一现象的原因是 ______．
（3）他们纠正错误并检查电路无误后，闭合开关，发现小灯泡两端的电压只有2V，这时应调节滑动变阻器的滑片向 ______移动（依实物图），使电压表的读数为 ______V，灯泡才能正常发光，这时电流表示数如图3所示，其示数为 ______A，则小灯泡的额定功率是 ______W．
（4）若电源电压为6V，滑动变阻器有“10Ω 1.5A”和“20Ω 1A”两种规格，则本实验中应选用规格为 ______的滑动变阻器．

科目： 来源：2010-2011学年苏科版九年级（上）期末物理试卷2（解析版） 题型：解答题

如图所示，在金属管内装一些酒精，当迅速来回拉动绕过金属管的粗绳时，筒壁会发热，一会儿，看到紧塞在管口的塞子突然被射出，同时听到“呯”的一声．请自选文中某一现象，作简要解释．
现象：______
原因：______．
