科目： 来源：2009-2010学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：解答题

电工师傅用一只标有“220V  40W”的灯泡L（检验灯泡）取代保险丝来检查新安装的照明电路中每条支路的情况，如图所示．当S闭合后，再分别闭合S₁、S₂、S₃（每次只闭合其中一个开关）时，可能出现以下三种情况：
A．L不亮；B．L正常发光：C．L发光呈暗红色．则
（1）该支路短路时，出现的情况是______；
（2）该支路断路时，出现的情况是______；
（3）该支路正常时，出现的情况是______．
（以上空格选填字母A、B、C）

科目： 来源：2009-2010学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：解答题

小明家的电热水壶的铭牌如图所示，在一个标准大气压下，该水壶正常工作时，用10min能将2kg、10℃的水烧开．水的比热容c=4.2×10³J/．请计算：
（1）水吸收的热量；
（2）10min内电热水壶消耗的电能；
（3）该电热水壶的效率．

科目： 来源：2009-2010学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：解答题

用如图所示的滑轮组匀速提升重为480N的物体G，所用拉力F为200N，将重物提升3 m所用的时间为10s不计绳重和摩擦，求：
（1）做的有用功；
（2）动滑轮的重力；
（3）拉力的功率；
（4）滑轮组的机械效率．

科目： 来源：2009-2010学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2009-2010学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，是一种在阳光下能不断摇摆的塑料小花．花盆表面的太阳能电扳在光照下，产生电流驱动电动机，使小花左右摆动．光照时，太阳能电板将______能转化为电能，小花左右摆动是电能转化为______能．

科目： 来源：2009-2010学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，是某一电表的表盘．请你根据学过的其他电表进行如下回答：该电表的表面示数是 ______，是测量 ______的仪表．

科目： 来源：2009-2010学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，虚线框内有两个阻值分别为5Ω、10Ω的电阻，小明同学想了解其连接方式，于是用3V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.2A．请你在方框中画出两个电阻的连接方式；若要增大电流表的读数，可以采取什么措施？

科目： 来源：2009-2010学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：解答题

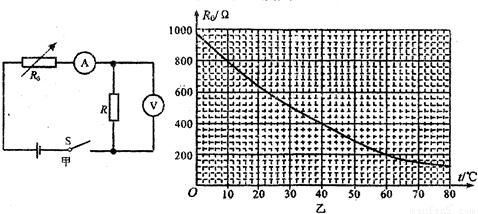

现代生物医学研究使用的细菌培养箱内的温度需要精确测控，测控的方法之一是用热敏电阻来探测温度．如图甲所示的电路，将热敏电阻置于细菌培养箱内，其余都置于箱外，这样就可以通过电流表或电压表的示数来表示箱内温度．已知该电路中电源电压是12V，定值电阻R的阻值是400Ω．热敏电阻R的阻值随温度变化的关系如图乙所示．求：

（1）当培养箱内的温度降低时，电流表的示数将______（选填“变大”、“变小”或“不变”）．
（2）当培养箱内的温度为10℃时，电压表的示数为______V．
（3）若电流表量程是0～30mA，电压表量程是0～6V，则此电路能测量的最高温度是______℃．

科目： 来源：2009-2010学年江苏省苏州市工业园区九年级（上）期末物理试卷（解析版） 题型：解答题

小明为粗略测定某电风扇正常工作时电能转化为机械能的效率，利用一个铭牌上标有额定电压为U，但其它字迹不清的小型直流电风扇来进行实验，实验操作过科及记录数据如下：
A．按如图所示的电路图连接电路，其中M为电风扇；
B．闭合开关，叶片转动，移动变阻器的滑片，直至叶片刚好不转动，记录此时电压表、电流表的示数分别为U₁，I₁；
C．调节滑动变阻器的滑片，使其两端电压为U，让电风扇处于正常工作状态．记录此时电流表的示数为I．
请你根据小明的实验记录，回答下列问题：
（1）该电风扇线圈导体的电阻为______；
（2）若不计叶片转动时所受摩擦，则电风扇正常工作时电能转化为机械能的效率为η=______（用测得的己知量表示）．
