科目： 来源：《第13章 力和机械》2010年单元测试卷（解析版） 题型：解答题

玩具“不倒翁”被扳倒后会自动立起来．请在图中画出此“不倒翁”所受重力的示意图，并画出重力相对于O点的力臂．（黑点表示“不倒翁”的重心）．

科目： 来源：《第13章 力和机械》2010年单元测试卷（解析版） 题型：解答题

利用如图所示的滑轮组，用300N向下的拉力将重为900N的物体匀速提升到高处（绳、滑轮的自重及摩擦不计），请画出滑轮组上绳的绕法．

科目： 来源：《第13章 力和机械》2010年单元测试卷（解析版） 题型：解答题

如图所示，小明用100N的力推墙壁，请画出该力的示意图．

科目： 来源：《第13章 力和机械》2010年单元测试卷（解析版） 题型：解答题

小明同学喜欢动手用简易器材探究物理问题．某天，他用一块较长的木板N与木块M及弹簧测力计，按如下方法研究滑动摩擦力与压力的关系．先将长木板N平放，用弹簧测力计拉着木块M在N上做匀速直线运动，如图甲，此时木块M所受滑动摩擦力为f_甲；然后再将N支起，仍然用弹簧测力计拉着木块M沿N斜向上做匀速直线运动，如图乙，此时木块M所受滑动摩擦力为f_乙．请你判断这两种情况下，木块M受到的滑动摩擦力大小关系是（______）
A．f_甲＞f_乙；
B．f_甲＜f_乙
C．f_甲=f_乙；
D．f_甲≤f_乙．

科目： 来源：《第13章 力和机械》2010年单元测试卷（解析版） 题型：解答题

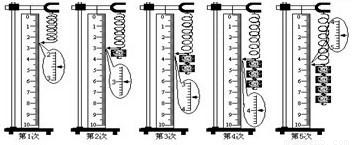

某同学在研究轻质弹簧的长度随拉力变化的关系时，进行了如图所示的实验．已知每个钩码重为0.5N，刻度尺的最小分度值是1mm．

（1）请将观察到的数据填入实验记录表中．

实验次数	1	2	3	4	5
钩码对弹簧的拉力F/N
弹簧的长度L/cm

（2）根据实验数据，在坐标格内做出弹簧长度L随拉力F变化的关系图象．

（3）此实验中弹簧长度L与拉力F的关系是______．

科目： 来源：《第13章 力和机械》2010年单元测试卷（解析版） 题型：解答题

淮安小明和小华合作做“研究杠杆平衡条件”的实验
（1）实验时，小明先调节杠杆在水平位置平衡，你认为这样做的好处是______．
（2）小华将四个重力均为0.5N的钩码挂在杠杆左端后，又将弹簧测力计钩在杠杆A处的细线上（如图所示）．
要使杠杆在水平位置平衡，且弹簧测力计的示数最小，则小华应沿______方向拉弹簧测力计．在此情况下，小华读出弹簧测力计示数为4.2N．小明和小华对实验数据分析后得到的结论是：在误差允许的范围内，动力×动力臂=阻力×阻力臂．你认为他们这样就得出结论是否合理？______；简述理由：______．

科目： 来源：《第13章 力和机械》2010年单元测试卷（解析版） 题型：解答题

如图所示，用撬棒撬起大石头，向上、向下用力都可以，哪一种方式更省力？请你具体说明原因．

科目： 来源：《第13章 力和机械》2010年单元测试卷（解析版） 题型：解答题

假期里，小兰和爸爸、妈妈一起参加了一个家庭游戏活动．活动要求是：家庭成员中的任意两名成员分别站在如图所示的木板上，恰好使木板水平平衡．
（1）若小兰和爸爸的体重分别为400N和800N，小兰站在距离中央支点2m的一侧，爸爸应站在距离支点多远处才能使木板水平平衡？
（2）若小兰和爸爸已经成功地站在了木板上，现在他们同时开始匀速相向行走，小兰的速度是0.5m/s，爸爸的速度是多大才能使木板水平平衡不被破坏？

科目： 来源：2009-2010学年江苏省宿迁市宿豫区实验中学九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示的工具中，属于费力杠杆的是（ ）
A．
钢丝钳
B．
起子
C．
羊角锤
D．
镊子

科目： 来源：2009-2010学年江苏省宿迁市宿豫区实验中学九年级（上）期中物理试卷（解析版） 题型：选择题
