科目： 来源：2009-2010学年重庆市渝中区巴蜀中学九年级（上）期末物理试卷（解析版） 题型：填空题

周末，小华在家开着空调看电视．妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了．则“跳闸”的原因可能是    ．根据小华家自动空气开关上的铭牌（如图所示），他家的电路允许使用的电器总功率最大为    W．

科目： 来源：2009-2010学年重庆市渝中区巴蜀中学九年级（上）期末物理试卷（解析版） 题型：填空题

某兴趣小组在研究扬声器结构时，发现扬声器中有一个环形磁体，他们不知道环形磁体的磁极分布情况，于是几位同学提出了以下三种猜想：
猜想1：磁极呈横向分布（例如图甲，左侧为N极，右侧为S极）．
猜想2：磁极呈轴向分布（例如图乙，上面为N极，下面为S极）．
猜想3：磁极呈上中下分布（例如图丙，上下面为N极，中部为S极）．

（1）根据所学知识，他们经过讨论，断定猜想3是错误的．你认为他们判断的依据是    ．
（2）为了验证其他猜想，他们用细线将环形磁体水平悬挂起来（如图丁所示），结果观察到磁体在任意位置都能保持静止．这说明猜想    是错误的．

科目： 来源：2009-2010学年重庆市渝中区巴蜀中学九年级（上）期末物理试卷（解析版） 题型：解答题

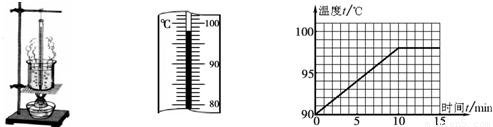

小凡同学在做“观察水的沸腾”实验中
（1）他的操作如图所示，其中错误之处是______．
（2）纠正错误后，水沸腾时温度计示数如图所示，为______℃．
（3）分析图所示图象，可知水在沸腾过程中温度的特点是______．

（4）本实验中，要缩短加热时间使水尽快沸腾．请写出一种可行的办法：______．

科目： 来源：2009-2010学年重庆市渝中区巴蜀中学九年级（上）期末物理试卷（解析版） 题型：解答题

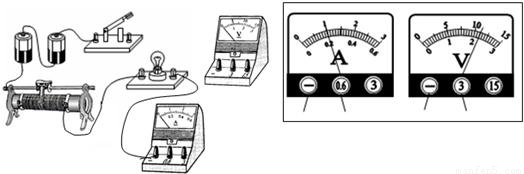

用伏安法测小灯泡的电阻
（1）在下面的左图中，已完成了一部分的电路连接，请你继续完成实验电路的连接．
（2）在闭合开关之前，图中滑动变阻器的滑片应放在______端． （选填“左”或“右”）

（3）若某次测量时电压表和电流表的示数如上面的右图所示，则电压表的示数为______V，电流表的示数为______A，灯泡的电阻R_L=______Ω．
（4）小方同学在做实验时，电路连接无误．闭合开关后，发现电流表的指针明显偏转，而电压表的示数为零．该故障的原因可能是______．

科目： 来源：2009-2010学年重庆市渝中区巴蜀中学九年级（上）期末物理试卷（解析版） 题型：解答题

在“探究灯泡的电功率跟哪些因素有关”时，同学们提出了如下猜想：
甲：电功率跟电压有关，电压越高，电功率越大．
乙：电功率跟电流有关，电流越大，电功率越大．
请你任选其中一个猜想，设计实验，进行验证．
（1）你验证的猜想是______（填甲或乙）．
（2）实验需要的器材，除电源、导线、开关外，还需要______．
（3）在右面的方框中画出你的实验电路图．
（4）在该实验中，你需要收集的数据是______．
（5）你是通过观察比较______来比较两灯泡功率的大小的．
（6）探究出电功率跟电压和电流的关系后，爱动脑筋的小明猜想：“电功率跟电阻之间也可能有一定的关系．”于是，他向老师借了一些定值电阻和其他相关器材进行实验，其实验数据如表一、表二所示．
表一                               表二

R/Ω	5	10	15	20	30
I/A	0.2	0.2	0.2	0.2	0.2
U/V	1	2	3	4	6
P/W	0.2	0.4	0.6	0.8	1.2

R/Ω	5	10	15	20	30
I/A	1.2	0.6	0.4	0.3	0.2
U/V	6	6	6	6	6
P/W	7.2	3.6	2.4	1.8	1.2

根据表一中的数据可以得出电功率跟电阻阻值之间的关系是：______；
根据表二中的数据可以得出电功率跟电阻阻值之间的关系是：______．

科目： 来源：2009-2010学年重庆市渝中区巴蜀中学九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2009-2010学年重庆市渝中区巴蜀中学九年级（上）期末物理试卷（解析版） 题型：解答题

图中两灯泡L₁、L₂在盒内的连接方式未知，开关闭合后两灯均发光，电流表读数为0.9A；若把L₁取下，L₂仍发光，电流表读数变为0.3A．
（1）判断L₁和L₂是并联还是串联的？并说明理由．
（2）通过灯L₁的电流是多少mA？

科目： 来源：2009-2010学年重庆市渝中区巴蜀中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图甲所示，当开关S接a时，移动滑动变阻器的滑片P，根据测出的电流、电压值，画出了定值电阻R的U-I图象；当开关S接b时，同样根据测出的电流、电压值，画出了灯泡L的U-I图象，如图乙所示．
（1）求定值电阻R的阻值；
（2）将R与灯L串联接在6V的电源两端时，求灯丝的实际电阻值；
（3）将R与灯L并联接入电路并调节电源电压，当 R消耗的电功率为4.9W时，灯L恰好正常发光，求灯L的额定电功率．

科目： 来源：2008-2009学年重庆市巴南区全善学校九年级（上）期末物理试卷（解析版） 题型：选择题

图中所示的机械是人们在日常生活里常见的，其中费力的是（ ）
A．
B．
C．
D．

科目： 来源：2008-2009学年重庆市巴南区全善学校九年级（上）期末物理试卷（解析版） 题型：选择题

在如图所示的各个过程中，人对物体做功的是（ ）
A．踢出去的足球在地面上滚动一段距离
B．学生背着书包在水平地面上匀速前进
C．运动员在举起杆铃的过程中
D．用力推汽车汽车不动
