科目： 来源：2008-2009学年江苏省苏州市木渎中学九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

如图所示，甲图读数是    ，乙图读数是    丙图读数是

科目： 来源：2008-2009学年江苏省苏州市木渎中学九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

夜幕降临，城镇道路两侧的树上和商店门前，彩灯五光十色，霓虹灯闪跃跳动，扮靓着城市，如图所示．
（1）一串彩灯中的一个损坏断路后，整串彩灯同时熄灭，说明彩灯间的连接是    联的，通过每只灯的电流是    （选填“相等”、“不相等”）的．
（2）用如图所示的小彩灯串联成串，一个彩灯熄灭后，其余依然明亮，取走一只，整串灯会熄灭．原因是小彩灯正常发光时，电流从    通过，灯丝断裂时，电流能从    中通过（选填“灯丝”或“金属丝”）．

科目： 来源：2008-2009学年江苏省苏州市木渎中学九年级（上）月考物理试卷（12月份）（解析版） 题型：填空题

如图 所示的电路中，闭合开关S，灯L不亮，电压表有示数．已知电路中各处均接触良好，除灯L和电阻R外，其余元件均完好．
（1） 请判断该电路中存在的故障可能是     ．（请将两种可能填写完整）
（2） 为进一步确定故障，小明同学将一个电流表正确串联在如图所示的电路中，闭合开关S，观察电流表的示数情况．若电流表有示数，说明故障是     ； 若电流表无示数，说明故障是     ．
（3） 为进一步确定故障，小华同学将图中的电压表正确并联在灯L两端，请判断他能否查找出电路的故障，并说明理由．     ．

科目： 来源：2008-2009学年江苏省苏州市木渎中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

（1）在如图所示电路中的“○”内，填入电流表或电压表的符号，要求两灯都能工作，并在图上标出电流表、
电压表的“+”、“-”接线柱．

（2）如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作．

（3）在如图电路中，有一根导线尚未连接，请用笔线代替导线补上，补上后使电键S能同时控制两盏灯．

科目： 来源：2008-2009学年江苏省苏州市木渎中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导线就能解决问题．现在考考你，如图是某同学连接的电路：
（1）如果合上开关，将出现______现象（选填“断路”或“短路”）．除了两只灯都不亮以外，还会造成______的不良后果．
（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路．请在要拆除的那根线上打上“×”号．

科目： 来源：2008-2009学年江苏省苏州市木渎中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

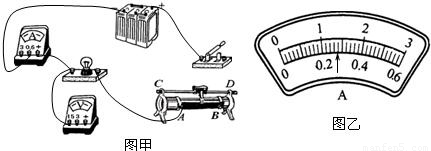

几个同学在做“测定小灯泡额定功率”的实验时，电源电压为4.5V，小灯泡的额定电压为3.8V，阻值约为12Ω．如图甲是小勇同学连接的实物电路．

（1）根据题目要求，把图甲中的电路补充完整．
（2）在正确连接电路时，开关必须______，闭合开关前，滑动变阻器的滑片应移至______端（选填A或B）．实验时，要使小灯泡正常发光，应调节滑动变阻器，使电压表的示数为______V，若此时电流表的示数如图乙所示，电流为______A，那么小灯泡的额定功率是______W．
（3）小明同学在检查电路连接正确后，闭合开关，发现小灯泡不亮，电压表有示数且为4.5V，电流表示数为0，则产生这个故障的原因可能是______．

科目： 来源：2008-2009学年江苏省苏州市木渎中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

某实验小组的小刘和小李两位同学先后利用如图所示电路测量一定值电阻R_x（不考虑温度对电阻的影响），图中连接电压表的线未画出．实验时，闭合开关，移动滑动变阻器的滑片，得到电流表和电压表的示数分别如表一和表二所示．经检查与核对，他们的实验操作与数据记录都准确无误．根据表中数据解答下列问题：

（1）比较表一和表二可知，当电流表示数增大时，在小刘的实验中，电压表的示数是增大的，而在小李的实验中电压表的示数却是减小的，请你简要分析产生这种现象的原因．

（2）请在图中将小李的实验电路连接完整．
（3）试求定值电阻R_x以及电源电压U．

科目： 来源：2008-2009学年江苏省苏州市木渎中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

如图所示，电源电压U=6V，电阻R₁=4Ω，R₂=6Ω．
（1）当开关S闭合后，电流表示数为多少？
（2）当开关S闭合后，电阻R₁在10s内消耗的电能为多少？
（3）若将两电阻并联后接入原电路，当开关S闭合后，电路的总功率为多少？

科目： 来源：2008-2009学年江苏省苏州市木渎中学九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

在图所示的电路中，电源电压不变，灯L标有“6V 3W”字样．当电键K闭合时，灯L正常发光，电流表的示数为0.6安．求：
（1）通过灯L的电流．
（2）电阻R₂的阻值．
（3）在10秒内，电流通过电阻R₂所做的功．
