科目： 来源：2007-2008学年江苏省淮安外国语学校九年级（上）期末物理试卷（英才班）（解析版） 题型：填空题

如图所示是一个杠杆，已知阻力F₂的方向，以及动力F₁的力臂，在图中补全F₂的力臂以及动力F₁．

科目： 来源：2007-2008学年江苏省淮安外国语学校九年级（上）期末物理试卷（英才班）（解析版） 题型：填空题

如图所示通电螺线管旁边有一个小磁针，其稳定指向如图所示．试在图中标出通电螺线管的磁极、画出螺线管的绕线方向，通电螺线管的左端为    极．

科目： 来源：2007-2008学年江苏省淮安外国语学校九年级（上）期末物理试卷（英才班）（解析版） 题型：填空题

如图所示的电路未画完整，请你在图中的①②的缺口处选择开关与灯泡的符号填上，并把三孔插座连接好．

科目： 来源：2007-2008学年江苏省淮安外国语学校九年级（上）期末物理试卷（英才班）（解析版） 题型：解答题

科目： 来源：2007-2008学年江苏省淮安外国语学校九年级（上）期末物理试卷（英才班）（解析版） 题型：解答题

小林家的理发用电热吹风机，由于使用多年，其铭牌已模糊不清．为了测出它的额定功率，小林让家中所有的用电器都停止工作，只将电热吹风机接入220V的照明电路中让其正常工作，然后利用手表计时，观察家中电能表的运行情况（电能表的铭牌如图（甲），发现10min电能表的转盘转了363R．问：
（1）电热吹风机的额定功率是多大？
（2）若电热丝的电阻是100Ω，则电热吹风机正常工作时，通过电动机的电流是多大？
（3）若小林欲对电热吹风机进行改装，使改装后的电热吹风机的热风档电热丝的功率为309.76W．请你在不损坏电热丝的情况下帮助他完成这个改装工作，在图丙中仿照图乙画出改装电路，并计算出改装所用电阻的大小．

科目： 来源：2007-2008学年江苏省淮安外国语学校九年级（上）期末物理试卷（英才班）（解析版） 题型：解答题

某课外活动小组围绕自行车问题进行了广泛研究，其中的部分问题如下：
（1）如图所示，自行车的脚踏和牙盘构成一个轮轴，而轮轴实质上杠杆原理．经测量，脚踏到轴心的距离R=25cm，带动链条的牙盘半径为r=15cm．若脚踩脚踏所用的力是F=15N，求链条所产生的拉力f．
（2）我国是自行车王国，有关专家建议大力发展电动自行车．某电动自行车蓄电池的供电电压为24V．若该电动自行车包括载人共重1000N，匀速行驶时所受阻力为总重的0.03倍，而这时供电电流为10A，电能转化为机械能的效率为75%．求：①蓄电池的输出功率；②自行车前进的速度．

科目： 来源：2007-2008学年江苏省淮安外国语学校九年级（上）期末物理试卷（英才班）（解析版） 题型：解答题

科目： 来源：2007-2008学年江苏省淮安外国语学校九年级（上）期末物理试卷（英才班）（解析版） 题型：解答题

科目： 来源：2007-2008学年江苏省淮安外国语学校九年级（上）期末物理试卷（英才班）（解析版） 题型：解答题

在“探究杠杆的平衡条件”实验中，应先调节杠杆两端的平衡螺母，使杠杆在______位置平衡，这样做是为了便于测量______．如发现杠杆左端偏高，则可将右端的平衡螺母向______调节，此后在整个实验
过程中，能否再旋动两端的平衡螺母？______．

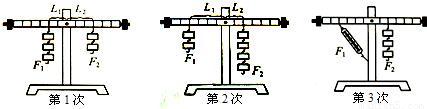

如图是小明同学三次实验的情景，实验时所用的每个钩码重均为0.5N，杠杆上刻线的间距为5cm，部分实验数据记录如下表：

（1）请将表格中的实验数据补充完整．
（2）小明的第3次实验记录中有一个数据明显错误，它是______，错误
原因是______．
（3）某次测量中，在如图所示的条件下杠杆已处于平衡状态．若小明同时拿走两边下方的两个钩码，则杠杆的______（“左”或“右”）端将下沉．为使杠杆恢复水平平衡，小明应将左侧剩余的两个钩码移至______点处．

科目： 来源：2007-2008学年江苏省淮安外国语学校九年级（上）期末物理试卷（英才班）（解析版） 题型：解答题

某校开展物理课外科技活动，其内容是设计制作一个电铃．
小华同学选择了如下器材：①蹄形电磁铁、②弹簧片、③衔铁、④螺钉、⑤小锤、⑥铃、⑦电源、⑧开关和若干导线（如图）．
（1）请你用笔画线代替导线将电路连接好，使开关闭合后电铃能不断发声；
（2）小华同学发现电铃铃声很小，经检查是由于电磁铁的磁性不强所致．请你提出解决这一问题的两条具体措施．
