科目： 来源：2009-2010学年沪科版九年级（上）期末物理试卷4（解析版） 题型：解答题

请将螺丝口电灯、开关（控制电灯）、两孔插座和三孔插座，正确地接入家庭电路．

科目： 来源：2009-2010学年沪科版九年级（上）期末物理试卷4（解析版） 题型：解答题

在实验中经常会用到如图所示的单刀双掷开关S，其动触片能分别与两触点a、b接触．当动触片与a接触时，灯L工作；当动触片与b接触时，电铃工作．如图中提供：一个单刀双掷开关S、灯L、电铃和一个电源，请用笔画线代替导线，在如图中按要求将电路元件连接起来：灯L亮时，电铃不响；灯L不亮时，电铃响．

科目： 来源：2009-2010学年沪科版九年级（上）期末物理试卷4（解析版） 题型：解答题

为了测定额定电压为3V的小灯泡的额定功率，小明同学设计了如图所示的实验电路．
（1）闭合开关，看到小灯泡发光很暗，为使小灯泡正常发光，应把变阻器的滑片P向______端移动（选填“左”或“右”）．

（2）当小灯泡正常发光时，它两端的电压为______V．若此时滑动变阻器连入电路的电阻恰好为10Ω，电压表的示数如图所示，即U_R=______V，通过计算可知：小灯泡的额定功率P=______W．
（3）若在实验电路中接入一个电流表，当小灯泡正常发光时，请你在图所示的电流表刻度盘上标出表示此时电流值的指针位置．

科目： 来源：2009-2010学年沪科版九年级（上）期末物理试卷4（解析版） 题型：解答题

在探究“水的沸腾”的实验中，当水温升到90℃时，每隔1min记录一次温度计的示数，直到水沸腾5min后停止读数，部分数据记录如下表：

时间/min		1	2	3	4	5	6	7	8
水的温度/℃	90	92	94		98	98	98	98	98

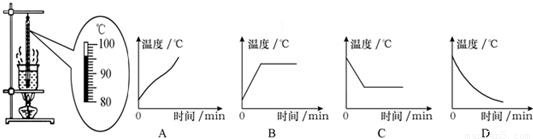

（1）某次数据没有记录，当时温度计示数如右下图所示，请将漏填的数据填在表格内．
（2）根据表中实验数据，可知水的沸点是______℃；由水的沸点，可判断出当时的大气压______（选填“高于”、“等于”或“低于”）1标准大气压．
（3）在探究结束后，四位同学分别交流展示了自己所绘制的水的温度和时间关系的曲线，如图所示．其中能正确反映研究水沸腾过程中温度随时间变化关系的是（______）

（4）为了缩短实验的时间，可采取的措施是______．（请写出一点）

科目： 来源：2009-2010学年沪科版九年级（上）期末物理试卷4（解析版） 题型：解答题

在如图所示的电路中，电源电压为6V，当开关闭合时，电流表的示数为0.5A．已知电阻R₂的阻值为6Ω，
求：（1）电阻R₁的阻值；
（2）通电10秒电流对电阻R₁、R₂所做的总功．

科目： 来源：2009-2010学年沪科版九年级（上）期末物理试卷4（解析版） 题型：解答题

我国对家用电冰箱、空调这两个产品率先实施能源效率标识制度，以后生产、销售、进口的空调、冰箱均应在显著位置粘贴“中国能效标识”的标签，如图所示．能效标识将能效分为1、2、3、4、5五个等级，等级1表示产品最节能，等级5是市场准入指标，低于该等级要求的产品不允许生产和销售．
（1）图中所示的是两台空调的能效标识，按照图中所给的输入功率，试计算空调A在220V电压下工作时的电流是多少安培？（计算结果保留两位小数）
（2）两台空调的制冷量相同，但能效比却不相同．假设两台空调的使用寿命都为12年，平均每台每年使用500小时，试求出使用12年，高效节能空调A比一般节能空调B能节约多少千瓦时的电能？

科目： 来源：2009-2010学年新人教版九年级（上）期末物理试卷08（解析版） 题型：选择题

如图所示，氢原子结构的各种模型图，其中正确的是（ ）
A．
B．
C．
D．

科目： 来源：2009-2010学年新人教版九年级（上）期末物理试卷08（解析版） 题型：选择题

科目： 来源：2009-2010学年新人教版九年级（上）期末物理试卷08（解析版） 题型：选择题

科目： 来源：2009-2010学年新人教版九年级（上）期末物理试卷08（解析版） 题型：选择题

甲、乙两种物质的质量与体积的关系如图所示，则（ ）

A．ρ_甲＜ρ_乙
B．ρ_甲＞ρ_乙
C．ρ_甲=ρ_乙
D．条件不足，不能确定
