科目： 来源：2009-2010学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

图中示电路中的元器件均完好．小灯泡L₁标着“6V2.4W”，小灯泡L₂标着“6V 3.6W”．请将分析、计算得到的数据填入下表中．（设小灯泡的灯丝电阻不受温度影响）

	电压表V1示数U1/V	电压表V2示数U2/V
开关S断开	6	（______）
开关S闭合	6	（______）

科目： 来源：2009-2010学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2009-2010学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2009-2010学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2009-2010学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

小明家买了一台电烤箱，发热功率有高、中、低三个档位．小明根据电烤箱的工作情况，跟同学们在实验室组成模拟电烤箱的实验电路如图所示．电源输出电压稳定为6V，两个发热电阻分别为R₁=10Ω，R₂=20Ω．单刀双掷开关S₂可分别与触点a、b接通．请你参与小明他们的研究，分析和解答以下问题：
（1）两个开关分别处于什么状态时，模拟电烤箱电路处于“低”档位？为什么？
（2）模拟电烤箱电路处于“中”档位工作时，消耗的电功率是多少？
（3）模拟电烤箱电路处于“高”档位工作时，通电10min，电流产生多少热量？

科目： 来源：2009-2010学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示电路图中，把端点A、C接在电压U不变的电源两端，只闭合开关S₂时，电压表V₁的示数为U₁；只闭合开关S₃时，电压表V₁的示数为U₁′，电压表V₂的示数为U₂′=4.5V．当把端点A、B接在电压U不变的电源两端，只断开开关S₂，并用R₄替换R₃后，电压表V₂的示数为U₂″．己知U₁：U₁′=4：3，U₂′：U₂″=13：12，R₃：R₄=2：3，电阻R₂=4Ω．
求：电阻R₃的电阻值和电源两端电压U．

科目： 来源：2009-2010学年新人教版九年级（上）期中物理试卷（5）（解析版） 题型：选择题

在如图所示的四种现象中，属于减小压强的是（ ）
A．
B．
C．
D．

科目： 来源：2009-2010学年新人教版九年级（上）期中物理试卷（5）（解析版） 题型：选择题

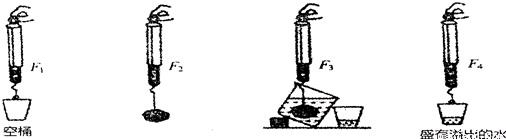

小芳同学在探究“浮力的大小等于什么（阿基米德原理）”时，做了如图所示的实验，四步实验中弹簧测力计的示数F₁、F₂、F₃、F₄之间的大小关系是（ ）

A．F₁=F₄、F₂=F₃
B．F₂-F₃=F₄-F₁
C．F₁=F₂=F₃=F₄
D．上述结论都不正确

科目： 来源：2009-2010学年新人教版九年级（上）期中物理试卷（5）（解析版） 题型：选择题

如图所示，置于斜面顶端a的物体，分别沿ab、ac、ad三个不同路径滑落到b、c、d三个位置时，若不计摩擦和空气阻力，则比较它们动能的大小，正确的是（ ）

A．b点的动能大
B．c点的动能大
C．d点的动能大
D．三点的动能一样大

科目： 来源：2009-2010学年新人教版九年级（上）期中物理试卷（5）（解析版） 题型：选择题
