科目： 来源：《第13章 电路初探 第14章 欧姆定律》2010年单元测试卷（解析版） 题型：填空题

如图所示，一条阻值为R的粗细均匀的电阻丝弯成正方形，B是一条边的中点，则A、B间的阻值为    ．

科目： 来源：《第13章 电路初探 第14章 欧姆定律》2010年单元测试卷（解析版） 题型：解答题

如图所示．现有一个电池组．两个开关和两盏电灯，请你连接好下面的实物电路图，使S₁闭合时L₁亮，使S₂合时L₂亮．

科目： 来源：《第13章 电路初探 第14章 欧姆定律》2010年单元测试卷（解析版） 题型：解答题

在做“探究电阻大小与什么有关的”实验时，需要在电压相同的条件下，比较通过不同导线的电流大小．下表是给出几种不同的导线可供选择．

（1）为研究电阻与导体材料是否有关，应选用表中导线D和导线______、______．
（2）为研究电阻与导体的长度是否有关，应选用表中导线D和导线______、______．
（3）为研究电阻与导体横截面积是否有关，应选用导线A和导线______、______．

科目： 来源：《第13章 电路初探 第14章 欧姆定律》2010年单元测试卷（解析版） 题型：解答题

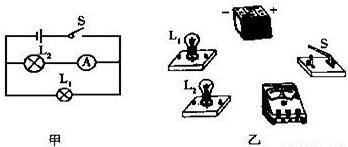

根据图甲的电路图将图乙的实物用笔画线代替导线连接起来．（导线不能交叉）

科目： 来源：《第13章 电路初探 第14章 欧姆定律》2010年单元测试卷（解析版） 题型：解答题

童童同学在做电学实验时，用电源、电压表、电流表、开关各一只，两个阻值相等的电阻和导线若干，设计了一个电路．如图所示，当虚线框内开关由闭合到断开时，电压表示数不变，电流表示数由大变小，请在虚线框中画出电阻和开关的连接图．

科目： 来源：《第13章 电路初探 第14章 欧姆定律》2010年单元测试卷（解析版） 题型：解答题

如图所示的电路中，电源电压保持不变，电流表量程为3A，电阻R₁=12Ω，闭合开关S，当滑动变阻器滑片p在b点时，电流表示数为0.50A，当p滑到距a端1/3处的c点时，电流表示数为1.0A．求：
（1）电源电压U和变阻器的最大阻值R；
（2）变阻器允许接入电路的最小阻值．

科目： 来源：《第13章 电路初探 第14章 欧姆定律》2010年单元测试卷（解析版） 题型：解答题

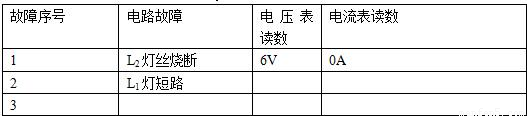

如图所示的电路，电源电压6V，电灯L₁，L₂的电阻均为15Ω，当开关S闭合后，两灯均正常发光．在某时刻．电路出现故障，电流表和电压表的示数出现异常．造成该现象的电路故障由多种可能，如下表中1，2列故障．请分析写出可能出现的第三种由电灯引起的电路故障（其中一盏灯完好），并填上与2，3的电流表和电压表的大约示数．

科目： 来源：2007-2008学年江苏省苏州市昆山市九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2007-2008学年江苏省苏州市昆山市九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2007-2008学年江苏省苏州市昆山市九年级（上）期末物理试卷（解析版） 题型：填空题

在图所示的电路中，电源电压保持不变．当电键S由断开到闭合时，电流表的示数将    ，电压表与电流表示数的比值将    ．（均选填“变大“、“不变“或“变小“）
