科目： 来源：2008-2009学年江苏省苏州市吴中区九年级（上）期末物理试卷（解析版） 题型：填空题

如图是某固体的熔化图象，若测得从开始吸热到开始熔化其吸收的热量是2.1×10³J，固体的质量是100g，则这种固体的比热容是    ．

科目： 来源：2008-2009学年江苏省苏州市吴中区九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，不计重力的杠杆OB可绕O点转动，重为10N的重物P悬挂在杠杆的中点A处，拉力F₁与杠杆成30°角，杠杆在水平位置保持平衡，根据杠杆的平衡可求出拉力的大小F₁=    N；若仅增大拉力F₁与杠杆间的夹角，其它条件保持不变，则拉力F的大小变化规律是     ．

科目： 来源：2008-2009学年江苏省苏州市吴中区九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，嫦娥一号卫星成功实施了三次近月制动，顺利完成“太空刹车”动作，建立了正常的姿态．在制动过程中嫦娥一号的机械能    （填“增大”、“不变”或“减小”）．

科目： 来源：2008-2009学年江苏省苏州市吴中区九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2008-2009学年江苏省苏州市吴中区九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2008-2009学年江苏省苏州市吴中区九年级（上）期末物理试卷（解析版） 题型：填空题

家庭电路中“超负荷”是指电路中    过大．出现上述情况时，电路中的熔断器或空气开关会自动切断电路．熔断器中的熔丝熔断是电流的    效应引起的．如图是空气开关的原理图，它切断电路则是电流的    效应引起的．

科目： 来源：2008-2009学年江苏省苏州市吴中区九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2008-2009学年江苏省苏州市吴中区九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示是研究导体的电阻跟哪些因素有关的实验装置．木板上有两条长度与横截面积均相等的金属丝．AB是镍铬合金丝，CD是锰铜丝．这个实验装置可以探究导体的电阻与    是否有关．如果将金属丝CD换为镍铬合金丝，其长度等于金属丝AB的二分之一，横截面积与金属丝AB相等，那么这个实验装置可探究导体电阻与    是否有关．

科目： 来源：2008-2009学年江苏省苏州市吴中区九年级（上）期末物理试卷（解析版） 题型：填空题

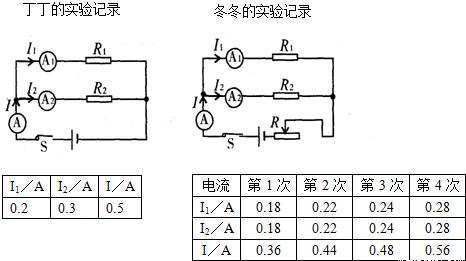

丁丁和冬冬同学分别设计了“探究并联电路中电流关系”的实验，他们的实验电路图及数据记录如下所示．

（1）根据他们的实验数据可以得到：
并联电路中的总电流    各支路电流之和（选填“大于”、“小于”或“等于”）．
（2）冬冬同学根据他的实验数据认为并联电路中各支路的电流一定相等，这是因为他选用的两个电阻R₁、R₂之间的大小关系是R₁    R₂（选填“大于”、“小于”或“等于”）．
（3）你认为丁丁、冬冬同学的实验应如何改进？
丁丁：    ；冬冬：

科目： 来源：2008-2009学年江苏省苏州市吴中区九年级（上）期末物理试卷（解析版） 题型：解答题

试根据规定要求作图．
（1）如图所示，用一杠杆撬一块石头，杠杆上的A点是动力的作用点，动力可以向上，也可以向下，还可以朝其它方向．
（a）当动力方向向下时，在图上标出杠杆的支点O；（b）在杠杆上画出撬动石块的最小动力F．

（2）如图所示，要求灯L₁、L₂并联，电流表只测量灯L₂的电流．请你将线头M接到图中的适当位置．

（3）如图所示，在甲、乙两个“○”内选填“灯泡”和”电流表”的符号，使两灯组成并联电路．

（4）陆超同学在做电学实验时，用电源、电压表、电流表、开关各一只，两个阻值相等的电阻和导线若干，设计了一个电路，如图所示．当虚线框内开关由闭合到断开时，电压表示数不变，电流表示数由大变小，请在虚线框中画出电阻和开关的连接图．
