科目： 来源：2009-2010学年江苏省无锡市崇安区九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2009-2010学年江苏省无锡市崇安区九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2009-2010学年江苏省无锡市崇安区九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2009-2010学年江苏省无锡市崇安区九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示是家用电冰箱及其电路图．冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门联动开关控制，冰箱门关闭后，联动开关处于    状态，冰箱里的温度降低到-定程度后，温控开关会自动    （选填“断开”或“闭合”）．

科目： 来源：2009-2010学年江苏省无锡市崇安区九年级（上）期中物理试卷（解析版） 题型：解答题

（1）如图A是一种门锁把手的示意图，O点是把手的转轴，请画出作用力F的力臂L
（2）在图B中画出最省力的绕绳方法．

科目： 来源：2009-2010学年江苏省无锡市崇安区九年级（上）期中物理试卷（解析版） 题型：解答题

火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内部都有人，请你把图中的各元件符号连接成符合上述设计要求的电路图．

科目： 来源：2009-2010学年江苏省无锡市崇安区九年级（上）期中物理试卷（解析版） 题型：解答题

小明在“测滑轮组机械效率”的实验中，用如图a所示的滑轮组进行了三次实验，实验数据如下表：

实验 次数	物重 G/N	物体上升的高度h/cm	测力计的示数F/N	测力计移动的距离s/cm
1	6	3	2.5	9
2	6	5	2.5	17
3	6	8	2.5	24

（1）分析表中数据，回答以下问题：
①表中有一个数据的记录是错误的，错误的数据是______；
②第3次实验中滑轮组的机械效率是______；
③滑轮组的机械效率与______无关．
（2）小红在小明实验的基础上多使用一个滑轮也做了实验，如图b所示．
①小红多使用一个滑轮，目的是为了改变______；
②当这两位同学使用各自的滑轮组提升相同的重物时，若忽略绳重及摩擦，它们的机械效率______（选填“相同”或“不相同”），理由是：______．

科目： 来源：2009-2010学年江苏省无锡市崇安区九年级（上）期中物理试卷（解析版） 题型：解答题

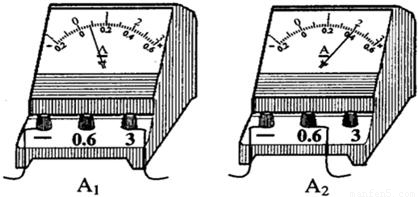

某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律、所接电路图如图所示，闭合开关后，两电流表指针偏转情况如图．

（1）电流表A₂的读数是：______．

（2）该同学发现电流表A₁指针偏转较A₂小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”，请你指出造成他判断错误的原因______．
（3）甲小组选用规格完全相同的灯泡串联进行探究实验，乙小组选用规格不同的灯泡串联进行多次实验，你认为______的方案较好，理由是______．

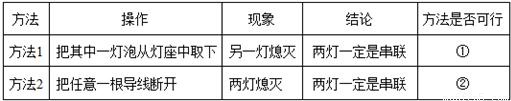

（4）连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？请你在表中空格填写“可行”或“不可行”．

科目： 来源：2009-2010学年江苏省无锡市崇安区九年级（上）期中物理试卷（解析版） 题型：解答题

小明同学学习了燃料的热值后，自己设计一个实验来探究煤油和菜籽油的热值的大小关系．他组装了如图所示的装置进行实验，记录结果见下表：

燃料	加热前的水温/℃	燃料燃尽后水温/℃
煤油	25	44
菜籽油	25	34

（1）为了保证实验结论的可靠，小明同学选择了两套相同装置，在实验中还应控制的相同的量有：______、______．
（2）你认为煤油和菜籽油两种燃料中，热值较大的是______．
（3）小明同学还想利用这种实验方案计算出煤油和菜籽油的热值，那么小明还需要补充的实验仪器是：______．利用此实验方法计算出的热值将比真实值______（偏大/偏小）．

科目： 来源：2009-2010学年江苏省无锡市崇安区九年级（上）期中物理试卷（解析版） 题型：解答题

在探究“动能大小与哪些因索有关”的活动中，提供以下器材：中间有沟槽的木质轨道（如图所示，其中AB部分倾斜并与平直部分BC平滑连接，沟槽较光滑）、大小与沟槽相当的玻璃球和铁球各一只、轻质弹簧、刻度尺各一个．

（1）利用这套器材进行实验时，可以通过比较 ______的大小来比较小球动能的大小．
（2）为了研究动能与质量大小的关系．请你写出简要的操作步骤：______．
（3）在课外兴趣小组活动中，物理老师曾经告诉同学们“重力势能的大小与物体被举起的高度成正比”．善于动脑的小明利用上述器材设计了一个研究弹簧弹性势能E弹与压缩量x之间关系的实验方案：用某个小球将弹簧压缩并测量出压缩量x；松手释放小球并在木板上记下小球上冲到达的最高位置；用刻度尺测量出小球上升的高度h．表数据是小明的实验记录．

实验次数	弹簧压缩量x（cm）	上升高度h（cm）
1	1.00	1.50
2	2.00	5.99
3	3.00	13.50
4	4.00	23.89

由表中可知，若压缩量x=1.00cm时，小球上升的高度为h₁，压缩量x=2.50cm时，小球上升的高度为h₂，则h₁ ______h₂ ;（填：“＞”、“＜”或“=”）．
（4）若小球到达最高点时弹性势能全部转化为重力势能．分析数据后发现弹簧弹性势能E_弹与压缩量x ______正比（成/不成）．
