科目： 来源：2009-2010学年贵州省铜仁地区沿河县民族学校九年级（上）期中物理试卷（解析版） 题型：选择题

科目： 来源：2009-2010学年贵州省铜仁地区沿河县民族学校九年级（上）期中物理试卷（解析版） 题型：解答题

小花把一个长方形小纸箱放在南海广场的手扶电梯上，如图所示，小纸箱随着手扶电梯匀速上升，请你画出小纸箱所受的重力和支持力的示意图．

科目： 来源：2009-2010学年贵州省铜仁地区沿河县民族学校九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，用细绳将质量为10kg的均匀实心球挂在墙上，在图中用力的图示画出此球所受重力．

科目： 来源：2009-2010学年贵州省铜仁地区沿河县民族学校九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示是长在枝条上的苹果，请你在图中画出苹果受力的示意图．

科目： 来源：2009-2010学年贵州省铜仁地区沿河县民族学校九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，工人用200N的沿斜面向上的推力，将一个物重为300N的木箱推上斜面，请作出木箱受到的重力和推力的图示．

科目： 来源：2009-2010学年贵州省铜仁地区沿河县民族学校九年级（上）期中物理试卷（解析版） 题型：解答题

如图，甲、乙、丙三个图中，木块的长度分别为：甲______cm；乙______cm；丙______cm．

科目： 来源：2009-2010学年贵州省铜仁地区沿河县民族学校九年级（上）期中物理试卷（解析版） 题型：解答题

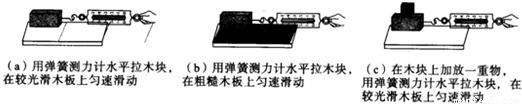

如图所示，在探究“滑动摩擦力的大小与哪些因素有关”的问题时，兴趣小组的同学们作了如下的猜想：
猜想A：滑动摩擦力的大小可能与接触面的粗糙程度有关；
猜想B：滑动摩擦力的大小可能与压力大小有关；
为了验证上述猜想是否正确，同学们设计了如图所示的实验：

（1）步骤（a）和（b）是为了验证猜想 ______；（选填“A”或“B”）
（2）步骤（a）和（c）是为了验证猜想 ______；（选填“A”或“B”）
（3）本实验的科学探究方法是 ______．
（4）实验中应使木块做匀速直线运动，这样做的目的是 ______．

科目： 来源：2009-2010学年贵州省铜仁地区沿河县民族学校九年级（上）期中物理试卷（解析版） 题型：解答题

下列是测盐水密度的实验．
（1）实验需要的器材是：______．
（2）实验依据的公式是：______．
（3）将正确顺序按序号填在空线上______．
A、把烧杯中部分盐水倒入量筒，测出量筒中盐水的体积V
B、把游码放在标尺左端零刻线上，调节平衡螺母，使横梁平衡；
C、根据公式ρ=m/V算出盐水的密度ρ
D、用天平测出烧杯和剩余盐水的总质量m₂
E、计算出量筒中的盐水的质量m=m₁-m₂
F、把天平放在水平台上；
G、在玻璃杯中倒入盐水，用天平测出杯和盐水总质量m₁
（4）测量情况如图所示，请将图中结果填写下表：

科目： 来源：2009-2010学年贵州省铜仁地区沿河县民族学校九年级（上）期中物理试卷（解析版） 题型：解答题

为了判断一个小铁球是不是空心的，某同学测得如下数据：（ρ_铁=7.9×10³㎏/m³）

（1）该小铁球是空心的，还是实心的？若小铁球是空心的，空心部分的体积是多大？
（2）如果给空心部分灌满水，则球的总质量是多少g？

科目： 来源：2009-2010学年贵州省铜仁地区沿河县民族学校九年级（上）期中物理试卷（解析版） 题型：解答题

小明家买了一台电烤箱，有低、中、高三个档位的发热功率．
如图是其内部简化电路图，开关S₁可分别与触点a、b接触． 已知：R₁=48.4Ω，R₂=96.8Ω，电源电压保持不变．请分析和解答以下问题：
（1）当开关S₁，置于b端、S₂断开时，电烤箱处于什么档位？简述理由
（2）电烤箱在中档位工作时，消耗的电功率是多少？
（3）电烤箱在高档位工作时，对食物加热6min，消耗的电能为多少？
