给你下列器材:一只红灯泡.一只绿灯泡.一只电铃.一个电池组.两只开关S1和S2.若干导线,请按要求设计一个报警电路.要求是:合上开关S1时.绿灯亮.表示平安.合上开关S2时.电铃响同时红灯亮.表示有情——青夏教育精英家教网—

相关习题

0 83898 83906 83912 83916 83922 83924 83928 83934 83936 83942 83948 83952 83954 83958 83964 83966 83972 83976 83978 83982 83984 83988 83990 83992 83993 83994 83996 83997 83998 84000 84002 84006 84008 84012 84014 84018 84024 84026 84032 84036 84038 84042 84048 84054 84056 84062 84066 84068 84074 84078 84084 84092 235360

科目： 来源：2008-2009学年辽宁省营口市九年级（上）月考物理试卷（十月）（解析版） 题型：解答题

给你下列器材：一只红灯泡、一只绿灯泡、一只电铃、一个电池组、两只开关S₁和S₂，若干导线；
请按要求设计一个报警电路，要求是：合上开关S₁时，绿灯亮，表示平安，合上开关S₂时，
电铃响同时红灯亮，表示有情况，请你根据上述要求在下边方框中画出电路图．

查看答案和解析>>

科目： 来源：2008-2009学年辽宁省营口市九年级（上）月考物理试卷（十月）（解析版） 题型：解答题

如图所示，在“研究物体动能与哪些因素有关”的实验中，将A、B、C三小球先后从同一装置的h_a、h_b、h_c高处滚下（m_A=m_B＜m_C，h_A=h_C＞h_B），推动纸盒运动一段距离后静止．

（1）在此实验中我们通过观察什么来比较各小球动能的大小？
（2）从图中可以看出A、B、C三个小球刚到达水平面时，______球的动能最大．
（3）要研究动能与质量的关系，我们应选择______两图来进行比较．
（4）比较图A和B，得出的结论是：______．

查看答案和解析>>

科目： 来源：2008-2009学年辽宁省营口市九年级（上）月考物理试卷（十月）（解析版） 题型：解答题

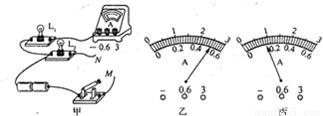

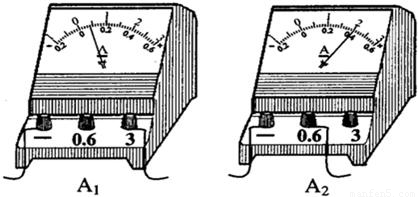

某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律、所接电路图如图所示，闭合开关后，两电流表指针偏转情况如图．

（1）电流表A₂的读数是：______．

（2）该同学发现电流表A₁指针偏转较A₂小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”，请你指出造成他判断错误的原因______．
（3）甲小组选用规格完全相同的灯泡串联进行探究实验，乙小组选用规格不同的灯泡串联进行多次实验，你认为______的方案较好，理由是______．

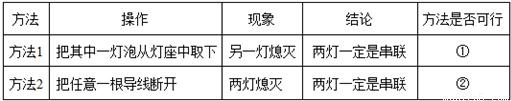

（4）连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？请你在表中空格填写“可行”或“不可行”．

查看答案和解析>>

科目： 来源：2008-2009学年辽宁省营口市九年级（上）月考物理试卷（十月）（解析版） 题型：解答题

杨洋同学家原来是用液化石油气烧水的（每天至少用65℃的热水100kg），参加“探究性学习”活动后，在老师的指导和同学们的帮助下，制作了一台简易的太阳能热水器．这台热水器6月份平均每天可将100kg水从15℃升高到65℃．
（1）若液化石油气的热值为8.0×10⁷J/kg，改用太阳能热水器后，6月份平均每天可节约液化石油气多少千克？[液化石油气燃烧放热的70%被水吸收、C_水=4.2×10³J/]
（2）使用太阳能热水器比使用燃料烧水，除了节约能源外，还有哪些优点？（至少写出两点）

查看答案和解析>>
