科目： 来源：2007-2008学年江苏省泰州市姜堰市九年级（上）期中物理试卷（解析版） 题型：解答题

请照图中甲图所示的电路图，用笔画线，补充完成乙图电路的连接．

科目： 来源：2007-2008学年江苏省泰州市姜堰市九年级（上）期中物理试卷（解析版） 题型：解答题

在“探究杠杆的平衡条件”实验中，应先调节杠杆两端的平衡螺母，使杠杆在______位置平衡，这样做是为了便于测量______．如发现杠杆左端偏高，则可将右端的平衡螺母向______调节，此后在整个实验
过程中，能否再旋动两端的平衡螺母？______．

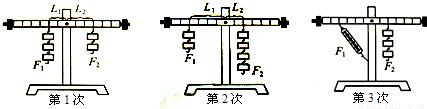

如图是小明同学三次实验的情景，实验时所用的每个钩码重均为0.5N，杠杆上刻线的间距为5cm，部分实验数据记录如下表：

（1）请将表格中的实验数据补充完整．
（2）小明的第3次实验记录中有一个数据明显错误，它是______，错误
原因是______．
（3）某次测量中，在如图所示的条件下杠杆已处于平衡状态．若小明同时拿走两边下方的两个钩码，则杠杆的______（“左”或“右”）端将下沉．为使杠杆恢复水平平衡，小明应将左侧剩余的两个钩码移至______点处．

科目： 来源：2007-2008学年江苏省泰州市姜堰市九年级（上）期中物理试卷（解析版） 题型：解答题

做“探究并联电路中的电流关系”的实验：
（1）实验电路图如图所示．
（2）实验步骤：
①按电路图连成电路．在连接时开关应该______．
②把电流表分别串联在A、B、C三处，读出电流值，并将测得的数据填入设计的表格中．现在，请画出您的设计该实验的记录表格；
③为了使得“由实验数据所归纳的结论”更具有可靠性，在不改变电源及电路连接的基础上，还应当______重做上述实验．
④整理器材．
（3）分析数据，会发现并联电路的电流关系是______．
（4）实验中，若发现电流表出现以下几种情况，试分析其原因．
①指针反偏：______；
②指针偏转的角度过大：______．

科目： 来源：2007-2008学年江苏省泰州市姜堰市九年级（上）期中物理试卷（解析版） 题型：解答题

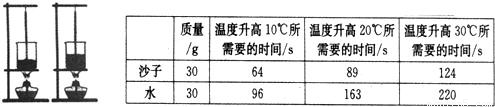

为了比较水和沙子吸热本领的大小，小明做了图所示的实验：在2个相同的烧杯中分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热，实验数据记录如下表：

（1）在此实验中，是用加热时间的长短来表示水和沙子______的．
（2）在实验中，应不停地用搅拌棒搅动水和沙子，其目的是：______．
（3）分析表中的实验数据可知；质量相同的水和沙子，升高相同的温度，水吸收的热量______（大于/小于）沙子吸收的热量．
（4）可以推想，如果给相同质量的水和沙子加热相同时间，则______（沙子/水）升高的温度会更高些．

科目： 来源：2007-2008学年江苏省泰州市姜堰市九年级（上）期中物理试卷（解析版） 题型：解答题

某同学在“测滑轮组机械效率”的实验中，用图1所示的装置匀速提起重物，并做了如下实验记录：

钩码重G（N）	钩码上升高度h（m）	测力计拉力F（N）	测力计移动距离s（m）
2	0.1	0.4	0.3

（1）对该同学的实验记录进行分析，就会发现他的实验结果是违背物理规律的，其表现是：______．
（2）图2是实验时测力计的放大图．结合图2你会发现导致实验结果违背物理规律的原因．其原因是______．纠正错误后，可计算出该滑轮组的机械效率为______．
（3）若增加提升钩码的个数，该滑轮组的机械效率将______（填“增大”、“不变”或“减小”）．影响该滑轮组机械效率的因素还有______．

科目： 来源：2007-2008学年江苏省泰州市姜堰市九年级（上）期中物理试卷（解析版） 题型：解答题

某同学体重为500N，他想粗略地测算在单杠上做引体向上运动的功率．如图所示，他量出握拳时手臂的长度为0.6m，并测出自己连续拉上去5次所用的时间为10s．请计算：
（1）该同学在这段时间内克服重力所做的功；
（2）该同学做引体向上运动的功率．

科目： 来源：2007-2008学年江苏省泰州市姜堰市九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2007-2008学年江苏省泰州市姜堰市九年级（上）期中物理试卷（解析版） 题型：解答题

在一些建筑工地、港口常见到各种大型起重机．如图所示是一种起重机的简图，为了保证起重机起重时不会翻倒，在起重机右边配有一个重物m，已知OA=10m，OB=5m，起重机功率为30kW，若不考虑起重机本身重力的影响．求：
（1）要使起重机吊起6×10³kg的货物时不会绕支点O翻倒，右边的配重m的质量至少为多少？
（2）如果机械效率为80%，那么，把5×10³kg的货物沿竖直方向匀速提高15m，需要多少时间？

科目： 来源：2007-2008学年江苏省泰州市姜堰市九年级（上）期中物理试卷（解析版） 题型：解答题

用如图所示的滑轮组吊起重物，不计绳重及摩擦．
（1）当物重为150N时，绳端所用的拉力是60N，求此时滑轮组的机械效率是多少？
（2）当所吊重物为300N时，10s内重物被匀速提高2m时，绳端拉力做功的功率为多少？

科目： 来源：2008-2009学年辽宁省营口市九年级（上）月考物理试卷（十月）（解析版） 题型：填空题

如图所示，把一个金属小球用细线悬挂起来，将小球拉到A点，然后放开，小球在从A点运动至B点的过程中，    能转化为    能．
