科目： 来源：2008-2009学年江苏省盐城市建湖县实验初中九年级（上）期末物理试卷（解析版） 题型：解答题

（1）列车上有出售食品的手推车，如图所示．若货物均匀摆在车内，当后轮遇到障碍物A时，售货员会向上提扶把，请在图中画出此时售货员提车使用的最小力的示意图和这个力的力臂．
（2）如图所示．请你画出利用滑轮组向下用力提起木箱的绕绳方法．
（3）如图所示，在图中〇内填上适当的电表．

科目： 来源：2008-2009学年江苏省盐城市建湖县实验初中九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2008-2009学年江苏省盐城市建湖县实验初中九年级（上）期末物理试卷（解析版） 题型：解答题

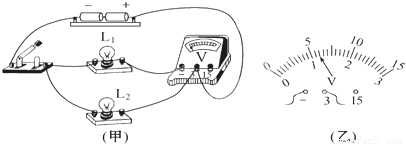

在探究“串联电路电压的规律”实验中：
（1）要用电压表测灯L₂两端的电压．连接电路如图甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．
（2）改正电路后，闭合开关．如图乙所示，电压表的示数为______V，若电源电压为3V，则灯L₁两端的电压是______V．

科目： 来源：2008-2009学年江苏省盐城市建湖县实验初中九年级（上）期末物理试卷（解析版） 题型：解答题

实验探究
（1）现有一盏只知道额定电压为3.8V的小灯泡，小丽同学按电路图甲连接实物图乙，但电压表还没有接入，请你帮她把电压表接入电路．（用规定的笔画线代替导线，画在答题卡图中的相应位置）；
闭合开关前，滑动变阻器的滑片应调至最______端（选填“左”、“右”）；闭合开关后，调节滑动变阻器的滑片使电压表的读数为3.8V，此时电流表的示数如图丙所示，则小灯泡正常工作时的电流为______安，电阻为______欧．

（2）小斌同学在做“探究斜面长度是否影响斜面的机械效率”的实验时，他用弹簧秤拉同一木块，沿高度相同、长度不同的斜面，从斜面底端匀速拉至斜面顶端，下表是他记录的实验数据．请你计算出下列表格中“①”、“②”的机械效率（结果保留三个有效数字）．①______；②______．

斜面长L（cm）	斜面材质	斜面高h（cm）	木块重G（N）	拉力F（N）	机械效率
180	木板	20	9	1.9	①
120	木板	20	9	2.4	62.5%
80	木板	20	9	3.1	②

分析上表数据，你得到的结论是：将同一重物沿粗糙程度相同的斜面移动相同的高度，斜面长度越______时，机械效率越______．

科目： 来源：2008-2009学年江苏省盐城市建湖县实验初中九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示电路，R₂=3Ω，R₃=6Ω．当S₁、S₂都闭合时，电流表的示数为2A；当S₁、S₂都断开时，电流表的示数为0.5A．
（1）求电源电压；
（2）请用两种方法求出电阻R₁的阻值．（设电源电压恒定不变）

科目： 来源：2008-2009学年江苏省盐城市建湖县实验初中九年级（上）期末物理试卷（解析版） 题型：解答题

如图为汽油机做功冲程的示意图．若某型号单缸四冲程汽油机的活塞直径为60mm（面积近似取S=3.0×10^-3m²），活塞冲程长度为L=0.06m，某种工作状态下做功冲程燃气的平均压强为p=1.0×10⁶Pa，活塞以n=1380次/分钟作往复运动，汽油机往复运动两次，对外做功一次．
（1）汽油机在此工作状态下的功率是多少？
（2）如果此工作状态下每分钟消耗20g汽油，那么汽油机把内能转化为机械能的效率是多少？（q_汽=4.6×10⁷J/kg、不计摩擦）

科目： 来源：2008-2009学年江苏省盐城市建湖县实验初中九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2008-2009学年江苏省盐城市建湖县实验初中九年级（上）期末物理试卷（解析版） 题型：解答题

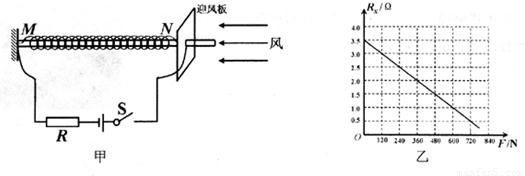

某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示．迎风板与一轻质弹簧一端连接，穿在光滑的金属杆上，弹簧由绝缘材料制成，均匀金属杆的阻值随长度均匀变化，工作时迎风板总是正对风吹来的方向．电路中左端导线与金属杆M端相连，右端导线接在迎风板上N点并可随迎风板在金属杆上滑动，两端导线与金属杆均接触良好．
已知电源电压恒为4.5V，定值电阻R=1.0Ω．金属杆接入电路中的电阻R_x与迎风板所承受风力F的关系如图乙所示．

（1）若在电路中接人一电压表，使电压表示数随风力的增大而增大，请在图甲中适当位置画出电压表；
（2）无风时，求电压表的示数；
（3）如果电压表的量程为0～3V，求该装置所能测量的最大风力．

科目： 来源：2008-2009学年江苏省盐城市建湖县实验初中九年级（上）期末物理试卷（解析版） 题型：解答题

如图是一种测量小汽车油箱内油量装置的原理图．压力传感器R的电阻会随所受压力大小发生变化，油量表（由电流表改装而成）指针能指示出油箱里的油的多少．已知：压力传感器R的电阻与所受压力的关系如表所示．（本题g取10N/kg）
若压力传感器R的上表面面积为5cm²，汽油热值为4.6×10⁷J/㎏，汽油密度为0.71×10³㎏/m³，电源电压为6V．请回答：

压力F/N		50	100	150	200	250	300	…
电阻R/	500	380	310	245	200	170	150	…

（1）当油与箱总重为600N时，压力传感器R受到的压强是多大？
（2）若油箱内油为10㎏时，汽油完全燃烧能放出的热量是多少？
（3）如果空油箱的质量为5.8㎏，油量表指针指向2×10^-2m³时，电路中电流是多少？

科目： 来源：2007-2008学年苏科版九年级（上）期末物理试卷1（解析版） 题型：选择题

筷子是常用的餐具，如图所示．根据最简单机械知识可知使用筷子能（ ）
A．省力
B．省距离
C．省功
D．提高效率
