科目： 来源：《13.3 电流和电流表的使用》2011年同步练习（4）（解析版） 题型：填空题

如图中，闭合开关，若在电路a、b两处接入电流表，其读数分别是2.3A，1.6A，则电流表接在C处时，其读数应为    A．

科目： 来源：《13.3 电流和电流表的使用》2011年同步练习（4）（解析版） 题型：填空题

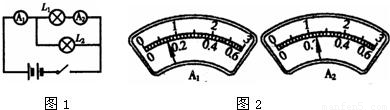

如图1所示的电路，电流表A₁与A₂的指针的位置如图2所示，电流表A₁使用的量程是    ，读数是    A，电流表A₂使用的量程是    ，读数是    A．通过L₂的电流是    A．

科目： 来源：《13.3 电流和电流表的使用》2011年同步练习（4）（解析版） 题型：填空题

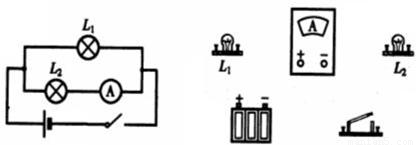

用如图所示的器材，按下面要求在虚框内画出电路图，并用笔画线连接电路．要求：L₁和L₂并联，用电流表测出L₂中的电流（约1.2A），S作总开关．

科目： 来源：《13.3 电流和电流表的使用》2011年同步练习（4）（解析版） 题型：解答题

（1）根据电路图，请用笔线把图中的实物连成电路；
（2）如果要使电流表测干路中的电流，请你用另一种颜色的笔在实物图上只改动一根连线（删去一根线，重画一根线）实现这一要求．

科目： 来源：《13.3 电流和电流表的使用》2011年同步练习（4）（解析版） 题型：填空题

在“用电流表测电流”的实验中，某同学连接的电路如图所示．
（1）闭合开关，观察到灯泡L₁和L₂的发光情况是    ．
（2）针对上述的现象，该电路存在的问题是    ．

科目： 来源：《第13章 电路初探》2010年单元测试卷（解析版） 题型：填空题

滑动变阻器是通过改变    来改变电阻的．如图甲所示，当滑片向C端移动时，它的电阻值    （填“变大”、“变小”或“不变”）．电阻箱是一种能够表示出电阻值的变阻器，如图乙中电阻箱的读数是    Ω．

科目： 来源：《第13章 电路初探》2010年单元测试卷（解析版） 题型：填空题

如图所示的电路里，在圆圈a，b，c上连接适当电表，使灯L₁和L₂并联且能发光，那么a应是    ；b是    ；c是    ．

科目： 来源：《第13章 电路初探》2010年单元测试卷（解析版） 题型：填空题

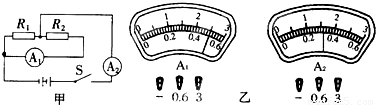

某同学在做“用电流表测电流”的实验中，所用电路

如图甲所示，按电路图正确连接电路并接通开关S后，电流表A₁、A₂的计数如图乙，则A₁读数是    A；A₂的读数是    A；那么R₁的电流是    A，R₂的电流是    A．

科目： 来源：《第13章 电路初探》2010年单元测试卷（解析版） 题型：填空题

科目： 来源：《第13章 电路初探》2010年单元测试卷（解析版） 题型：填空题

如图所示，若滑动变阻器的滑P向C端滑动时，小灯泡变亮，说明滑动变阻器的接线柱    和    接到电路的M、N两端．
