如图所示的是串联电路，请将一只电压表和一个单刀双掷开关正确连入电路，要求用这一电压表既能测出L₁两端的电压，也能测出L₁、L₂两端的总电压．

科目： 来源：2007-2008学年江苏省盐城市阜宁县东沟教育集团九年级（上）期末物理试卷（解析版） 题型：解答题

在图中标出通过电螺线管的电流方向，磁极和磁感线．

科目： 来源：2007-2008学年江苏省盐城市阜宁县东沟教育集团九年级（上）期末物理试卷（解析版） 题型：解答题

小王同学在做“测定小灯泡额定功率”的实验时，电源电压为3V，小灯泡的额定电压为2.5V，如图为小王同学已连接的部分电路．

（1）所连电路有两根导线还未连接好，请你帮他完成电路的连接（其它导线不得改动）；
（2）小王同学在检查电路连接正确后，闭合开关，发现小灯泡不亮，电压表有示数且为3V，电流表示数为0，则产生这个故障的原因可能是______；
（3）实验中小王依次测出三组数据，并记录在下表中，若第一次实验时电流表的示数如图所示，请将此示数读出并填入表中．表中的数据是______A；

（4）小灯泡的额定功率是______W；
（5）实验中小王是向______（选填“左”或“右”）移动滑动变阻器的滑片；
（6）小灯泡的亮度与电压的关系是：______；
（7）根据表中的数据、现象，你还能总结的结论是：______．

科目： 来源：2007-2008学年江苏省盐城市阜宁县东沟教育集团九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，A是螺线管内的铁芯，B是悬挂在弹簧下的铁块，S是转换开关，不直接接触铁和弹簧，要使弹簧的长度变短，可采用的方法有：（1）______；（2）______；（3）______．

科目： 来源：2007-2008学年江苏省盐城市阜宁县东沟教育集团九年级（上）期末物理试卷（解析版） 题型：解答题

小明学过安全用电知识后，想自制一只台灯，他选购了一只标号是“36V 36W”的灯泡，回到家后在着手安装时，突然想起家中的插座提供的电压是220V，于是他在包装盒内寻找说明书，但没有找到，却发现了一只配件．
（1）小明想知道配件的作用及有关它的性能参数（如额定功率、额定电流、电阻等），于是设计了如图所示的电路图和记录数据的表格，请你根据电路图帮助他把实物图连接完整．

（2）小明在正确连接完电路后，将测得的实验数据记录在表格中，根据实验数据能够知道配件的性能参数是______（只要求写出一个参数及其数值）．
（3）小明用“36V 36W”的灯泡和配件制成了一只台灯，请你在虚线框内画出这只台灯的电路图，并说明配件在电路中所起的主要作用是什么
答：______．
（4）你认为小明自制的台灯合理吗？（请简述理由）
答：______．

科目： 来源：2007-2008学年江苏省盐城市阜宁县东沟教育集团九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2007-2008学年江苏省盐城市阜宁县东沟教育集团九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2007-2008学年江苏省盐城市阜宁县东沟教育集团九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，灯L₁标有“6V  3W”，灯L₂标有“12V  4W”，将开关闭合后L₁恰好能够正常发光．（不考虑温度对电阻的影响）求：
（1）电压表的示数
（2）电流表A₂的示数
（3）灯L₂的实际功率和L₂通电1min产生的热量．

科目： 来源：2007-2008学年江苏省盐城市阜宁县东沟教育集团九年级（上）期末物理试卷（解析版） 题型：解答题

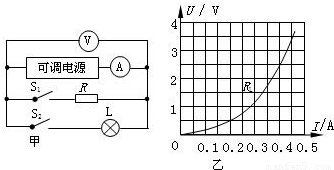

某兴趣小组利用图甲所示电路进行如下的实验研究．
（1）闭合S₁，断开S₂，调节电源电压，得到上表中三组数据．请根据表中的数据，计算电阻R的阻值．（计算结果保留1位小数）

	1	2	3
V	2.0	4.0	5.0
A	0.2	0.39	0.51

（2）断开S₁，闭合S₂，调节电源电压进行有关测量．根据记录的灯泡L的电压和电流的数据绘制成电压和电流的关系图象（如图乙）．根据图象，当电压表示数为0.5V时，50s时间内，灯泡L消耗了多少电能？
（3）同时闭合S₁和S₂，调节电源电压，当灯泡L的功率为1W时，R与R_L的总功率是多大？

科目： 来源：2007-2008学年江苏省盐城市阜宁县东沟教育集团九年级（上）期末物理试卷（解析版） 题型：解答题

图甲是一种小型电热式烧制炉的电路示意图，其加热元件由八段相同的电阻丝组成，每段电阻丝的阻值均为4Ω．烧制炉设有高温、低温两档，通过开关实现两档的转换．用热电偶式温度计对炉内温度进行监测，图乙是监测炉内温度的工作示意图．
热电锅式温度计的原理如图丙所示，两种不同的导体（如铂、镍）各取一端接在一起作为热点（J₁点）放在高温处，另一端作为冷点（J₂点）放在低温处，在低温处的A、B两点之间就会存在一定的电压，这就是热电偶．已知热电偶的电压与J₁、J₂两点间的温度差成正比．因此，若已知冷点J₂的温度，就可以通过接在A、B两点间电压表的读数确定热点J₁的温度．
（1）这样的热电偶实际上是一个电源，它的电能是由什么形式的能转化而来的？
（2）已知铂、镍热电偶式温度计热、冷两点间的温度差为100℃时，产生的电压为1.5mV．那么当冷点温度为20℃、电压表的示数为12mV时，炉内对应的温度是多少？
（3）若烧制炉使用的电源电压为220V，则该烧制炉高温档的电功率是多少？
