科目： 来源：2010-2011学年广东省广州市天河区九年级（上）期中物理试卷（解析版） 题型：解答题

（1）如图所示，工人用F=200 N沿斜面向上的推力，将重力为300N的木箱推上斜面．请作出木箱受到的重力和推力的示意图．

（2）小强用力踢足球，踢出后的足球在水平地面上越滚越慢，请在图中画出足球滚动中受到力的示意图．

科目： 来源：2010-2011学年广东省广州市天河区九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，作出以O为支点，力F的力臂．

科目： 来源：2010-2011学年广东省广州市天河区九年级（上）期中物理试卷（解析版） 题型：解答题

在图中用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起．

科目： 来源：2010-2011学年广东省广州市天河区九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年广东省广州市天河区九年级（上）期中物理试卷（解析版） 题型：解答题

节能电动车为上海世博园区的游客提供了绿色交通服务．若一辆1.2t的电动车在世博大道上沿直线行驶，电动机的牵引力为300N．电动车行驶时的s一t图象如图所示．
求：（1）电动车受到的重力是多大（g取10N/kg）？
（2）电动车以0至25s的速度行驶400m需要多长时间？
（3）在0至25s电动车受到的摩擦阻力是多大？

科目： 来源：2010-2011学年广东省广州市天河区九年级（上）期中物理试卷（解析版） 题型：解答题

（1）08奥运女子绷床冠军何雯娜的表演堪称完美，如图所示是其比赛过程，请你写出两个在比赛过程中涉及的力学知识．
a． ______；b． ______
（2）图所示的漫画十分形象地表示了这位汽车驾驶员在开车时，因未使用安全带造成的严重后果，请你用所学过的物理知识解释为什么会发生这样的情况？

科目： 来源：2010-2011学年广东省广州市天河区九年级（上）期中物理试卷（解析版） 题型：解答题

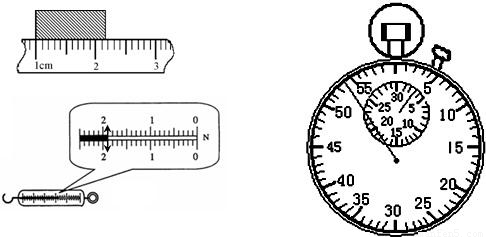

如图所示，物体的长度是______，弹簧秤的示数是______．停表显示的时间为______．

科目： 来源：2010-2011学年广东省广州市天河区九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，是某同学研究牛顿第一定律的模拟实验装置．根据图中实验现象，可以分析得出以下结论：
（1）同一小车分三次从同一斜面的相同______滑下目的是为了使小车在平面上开始运动时，具有相同的______；
（2）小车在______表面上滑得最远；
（3）小车在______表面上速度变化最快；
（4）从以上实验中可以推得的结论______．

科目： 来源：2010-2011学年广东省广州市天河区九年级（上）期中物理试卷（解析版） 题型：解答题

实验小组四位同学想探究滑动摩擦力的大小与压力的关系．
（1）小芳将一个同学的物理课本放在水平桌面上，用弹簧测力计斜向上匀速拉动课本（如图），小李认为
小芳的操作有误，摩擦力大小并不等于弹簧测力计的示数，这是因为______．

（2）小芳纠正错误后，拉动弹簧测力计使木块作______运动．此时弹簧测力计的示数是2N，课本与桌面间的摩擦力大小为______N．
（3）在原来的课本上又放了另一个同学同样的课本，以改变课本与桌面间的压力，这种方法______（选填“可行”或“不可行”）．
（4）通过多次实验，她们得到下表所示的实验数据：

分析表格中数据可以得出结论：______

科目： 来源：2010-2011学年广东省广州市天河区九年级（上）期中物理试卷（解析版） 题型：解答题

小张和小王使用不同器材分别对石块的密度进行了测量．
（1）小张利用天平、量筒测量石块密度的过程如下：
①用调好的天平测量石块的质量，天平平衡时，右盘中的砝码及游码在标尺上的位置如图所示，石块的质量是______；

②测量石块体积的过程如图所示，石块的体积是______；

③计算得到石块的密度是______．

（2）小王用天平、大杯、小杯和密度为ρ的水，测一石块密度．
①用天平测量石块的质量，记为m；
②小王测量石块体积的操作步骤如下：
a．测出空小杯的质量m₁
b．把装了水的大杯和空的小杯如图25放置
c．把石块缓缓放入大杯中，大杯中部分水溢进小杯
d．测出承接了溢出水的小杯总质量m₂
请你指出步骤b的错误之处：______．
③用本题中出现过的物理量符号表示石块体积______，石块密度为______（设步骤b中的错误已改正）．
