科目： 来源：2008-2009学年重庆市云阳县南溪中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2008-2009学年重庆市云阳县南溪中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图是给海波加热时，其温度随时间变化的图象，由此图象能得到的物理信息有：

①海波的熔点为    ；
②海波熔化用了    的时间．从图象中得到的物理规律是    ．

科目： 来源：2008-2009学年重庆市云阳县南溪中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2008-2009学年重庆市云阳县南溪中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，当闭合开关，导体AB在磁场中做     运动时，电流表指针会发生摆动，说明电路中有电流产生．此时，在这个实验电路中，    相当于电源，在此过程中能量的转化情况是     ．

科目： 来源：2008-2009学年重庆市云阳县南溪中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，请在答题卷画出入射光线由空气进入水中的折射光线．

科目： 来源：2008-2009学年重庆市云阳县南溪中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图甲所示的电流表读数为______．如图乙所示的温度计读数为______．

科目： 来源：2008-2009学年重庆市云阳县南溪中学九年级（上）期末物理试卷（解析版） 题型：解答题

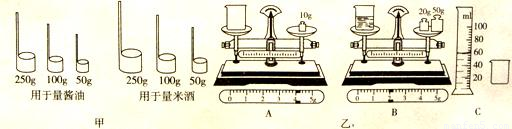

小明去某古镇旅游时发现，米酒是当地的一种特产．小店卖米酒和卖酱油都用竹筒状的容器来量取，但量取相同质量的米酒时所用的器具比量取酱油的要大一点，如图甲所示．
（1）请你利用所学的物理知识对这种现象作出解释．

（2）小明在古镇买了一瓶米酒．回家后．按图乙所示A-B-C的顺序进行了实验，测出了米酒的密度．由图乙所示数据求得米酒的密度为______kg/m³．
（3）按照小明的实验方案测出的米酒密度是偏大还是偏小？如何改进他的实验方案可使测出的米酒密度更准确？

科目： 来源：2008-2009学年重庆市云阳县南溪中学九年级（上）期末物理试卷（解析版） 题型：解答题

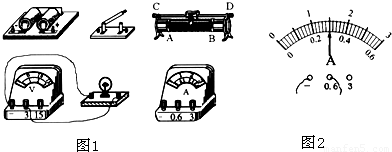

小丽做“测量小灯泡电功率”的实验，如图1所示是实验所用到的器材
（1）用笔画线代替导线，将下列还没有连接的器材按实验需要连接完整；
（2）完成电路连接井闭合开关后，小丽发现灯泡不亮、电流表无示数、电压表示数接近电源电压（3v）出现故障的可能原因是______（填字母代号）
A．灯泡短路；B．灯泡断路；C．电压表短路；D．电流表断路
（3）排除电路故障后，灯泡正常发光时，电压表的示数是2.5V．电流表示数如图2所示，此时小灯泡的电功率是______w．

科目： 来源：2008-2009学年重庆市云阳县南溪中学九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2008-2009学年重庆市云阳县南溪中学九年级（上）期末物理试卷（解析版） 题型：解答题

物理兴趣小组同学对物体的浮沉条件进行研究，在一个重为4N，底面积为200cm²的圆柱形薄壁玻璃容器底部，放一个边长为10cm的正方体物块，然后逐渐向容器中倒水（始终未溢出）．通过测量容器中水的深度h，分别计算出该物块所受到的浮力F_浮，并绘制了如图所示的图象．请你解答下列问题（g取10N/kg）．
（1）分析图象可知，水的深度由0逐渐增加到8cm的过程中，物块受到的浮力越来越______，继续往容器中倒水，随着水的深度增加，水对容器底部的压强______．当水深增至8cm后，物块处于______（选填：漂浮、悬浮或下沉）状态．
（2）物块的重力是多少？物块的密度是多少？
（3）将物块取出后，若容器中水的重力为20N，此时容器对水平桌面的压强是多少？
