科目： 来源：2009-2010学年山东省德州市乐陵市中考物理一模试卷（解析版） 题型：填空题

如图所示，物体A重30N，B重15N，物体A的底面积为10cm²，物体B的底面积为5cm²．则A对B的压强是    Pa，B对桌面的压强是    Pa．

科目： 来源：2009-2010学年山东省德州市乐陵市中考物理一模试卷（解析版） 题型：解答题

如图，物块静止在斜面上，请分别画出物块所受重力、摩擦力的示意图．

科目： 来源：2009-2010学年山东省德州市乐陵市中考物理一模试卷（解析版） 题型：解答题

根据图中小磁针N极的指向，标出通电螺线管电源的“+”、“-”极．

科目： 来源：2009-2010学年山东省德州市乐陵市中考物理一模试卷（解析版） 题型：解答题

如图是在“探究物质的密度”实验中使用的天平，砝码盒中配备的砝码有100g、50g、20g、10g、5g等．请你完成下列问题：

（1）调节天平时应将______移至零刻度处，然后调节______，使天平横梁平衡．
（2）小王测量烧杯和盐水的总质量m_l时，估计盐水和烧杯的总质量在150g左右．试加砝码时，应用镊子夹取100g、50g砝码各1个放入右盘中，若指针右偏，则应取下______g砝码，试加上其它砝码，最后调节游码．
（3）如图是小李同学在实验操作过程中的情况．他的错误是：______

科目： 来源：2009-2010学年山东省德州市乐陵市中考物理一模试卷（解析版） 题型：解答题

科目： 来源：2009-2010学年山东省德州市乐陵市中考物理一模试卷（解析版） 题型：解答题

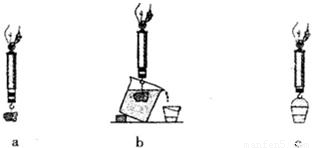

小军同学在探究“浮力的大小等于什么”时，用弹簧秤、塑料块、烧杯、小桶等进行实验操作测量，如图a、b、c是其中的三个步骤示意图，还差一个步骤图d，才能完成探究任务，则d是测量______的．设四个图中弹簧秤的读数分别是F₁、F₂、F₃、F₄．由四个图中______两个图的弹簧秤的读数可以求出塑料块受到的浮力；被排开液体的重力为______；如果关系式______成立，就可以得到著名的阿基米德原理．

科目： 来源：2009-2010学年山东省德州市乐陵市中考物理一模试卷（解析版） 题型：解答题

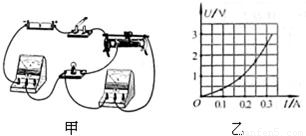

在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样．
（1）小明根据电路图连接了如图甲所示的实验电路，小刚检查后发现有一根导线连接有错误．
请你在这根导线上打“×”，并用笔画线代替导线，画出正确的连线．
（2）电路改正后，小明闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍不变．出现故障的原因可能是______．
（3）故障排除后，小明开始进行实验，小刚根据测出的数据，在图乙中画出了小灯泡电流电压变化的关系图象．由图可以判断，小灯泡的额定功率为______W．
（4）根据如图乙还可以判断，小灯泡灯丝的电阻随电压的增大逐渐______，原因是______．

科目： 来源：2009-2010学年山东省德州市乐陵市中考物理一模试卷（解析版） 题型：解答题

如图所示电路中，R_l=3Ω，R₂=5Ω．当开关S₁闭合，S₂、S₃断开时，电流表的示数为0.5A；当开关S₁、S₂、S₃都闭合时，电流表示数为2A，且灯泡正常发光．设电源电压不变．求：
（1）电源电压；
（2）灯泡的额定功率；

科目： 来源：2009-2010学年山东省德州市乐陵市中考物理一模试卷（解析版） 题型：解答题

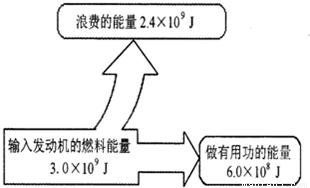

下表是某四轮轿车的部分数据，图是该轿车发动机的能量流向图．

（1）该小汽车静止在水平地面上时，对地面的压强是多大？
（2）若该小汽车行驶100km．则需耗油多kg？（1L=10^-3m³）
（3）假若该小汽车在水平路面上以额定功率匀速直线行驶，请计算该车10min内牵引力所做的功．

小汽车的质量700kg	小汽车的额定功率60kW
每个轮胎与地面的接触面积500cm2	100km耗油量10L
汽油的密度0.71×103kg/m3	汽油的价格5.0元/L

（4）请依据图中提供的信息，计算该汽车发动机的效率．为提高该类汽车发动机的效率，请提出一种合理的设想．

科目： 来源：2009-2010学年新人教版九年级（上）期中物理试卷（7）（解析版） 题型：选择题

如图所示的用具中，属于省力杠杆的是（ ）
A．
B．
C．
D．
