科目： 来源：新人教版八年级上册《第5章透镜及其应用》2013年单元检测训练卷D（二）（解析版） 题型：解答题

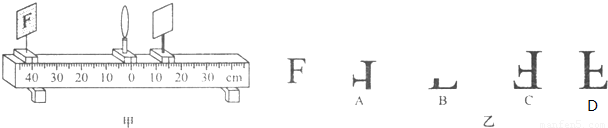

在探究凸透镜成像规律时，小明用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，又用同样的白色方格板做成光屏，实验使用的凸透镜焦距为10cm，实验装置如图甲所示．

（1）实验时，首先调节光源、凸透镜和光屏的高度，使它们的中心大致在同一高度上，其目的是______．
（2）凸透镜固定在光具座零刻度线上，小明将光源移至40cm时，在光屏上出现倒立、缩小的______（选填“实”或“虚”）像；如果小明将光源移至8cm刻度时，他通过凸透镜看到光源的______（选填“倒立”或“正立”）、放大的虚像．
（3）同学们对小明使用的实验装置进行如下评价，其中错误的是（______）
A．与烛焰相比，实验使用的光源不会晃动，光屏上所成的像比较稳定
B．光源镶嵌在白色方格板上，用同样的白色方格板做光屏，便于比较像与物的大小
C．零刻度线刻在光具座标尺的中央，可直接测出物距和像距
D．若凸透镜的焦距未知，则利用此实验装置不能测量凸透镜的焦距
（4）光源“F”放在15cm处，其大小如图乙所示，凸透镜固定在光具座零刻度线上．如果用遮光罩将凸透镜的上半部分罩住，则从左向右看，光屏上所成的像：（______）．

查看答案和解析>>

科目： 来源：新人教版八年级上册《第5章透镜及其应用》2013年单元检测训练卷D（一）（解析版） 题型：选择题

关于透镜，下列说法中正确的是（）
A．光线通过凹透镜一定不会相交
B．光线通过凸透镜一定能会聚于一点
C．凸透镜只对平行光有会聚作用
D．一个凸透镜有两个实焦点

查看答案和解析>>

科目： 来源：新人教版八年级上册《第5章透镜及其应用》2013年单元检测训练卷D（一）（解析版） 题型：选择题

下列四种光学器件成像情况正确的是（）
A．照相机成正立、缩小的实像
B．投影仪成正立、放大的实像
C．放大镜成正立、放大的虚像
D．潜望镜成正立、等大的实像

查看答案和解析>>

科目： 来源：新人教版八年级上册《第5章透镜及其应用》2013年单元检测训练卷D（一）（解析版） 题型：选择题

下列关于实像和虚像的说法中，正确的是（）
A．实像是由光的折射形成的，虚像是由光的反射形成的
B．看到实像时有光进入人眼，看到虚像时没有光进入人眼
C．实像是缩小或放大的，虚像都是放大的
D．实像能用光屏承接，虚像不能用光屏承接

查看答案和解析>>

科目： 来源：新人教版八年级上册《第5章透镜及其应用》2013年单元检测训练卷D（一）（解析版） 题型：选择题

小丽同学拍了一张1寸登记相后，又想拍一张2寸的登记相，摄影师应该采取的办法是（）
A．靠近小丽，同时镜头往前伸
B．靠近小丽，同时镜头往后缩
C．远离小丽，同时镜头往前伸
D．远离小丽，同时镜头往后缩
