一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻接触点，电路中接有一个小灯泡，测风力时，闭合开关S．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个    ，风力越大，接入电路中的电阻越    ，小灯泡越    ．所以，观察小灯泡的亮度可以粗略地反映风力的大小，若要提高该装置反映风力大小的性能，可采取的方法是    ．

科目： 来源：2011-2012学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电源电压不变．闭合S₁后，再闭合S₂，电流表的示数______，电压表的示数______．（选填“变大”、“变小”或“不变”）

科目： 来源：2011-2012学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

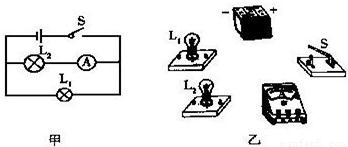

根据图甲的电路图将图乙的实物用笔画线代替导线连接起来．（导线不能交叉）

科目： 来源：2011-2012学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

在图所示电路图中的“○”内填入电流表或电压表符号，并在图上标明“+”、“-”接线柱的符号．

科目： 来源：2011-2012学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

在探究了电阻上的电流跟两端电压的关系后，同学们又提出了电流与电阻有什么关系这一问题．请你和他们一起解决下列问题：
（1）用笔画线代替导线，将实验电路连接完整．
（2）在导线连接完成后，闭合开关前还应______．
（3）闭合开关后，移动滑片时发现电流表没有示数，电压表有明显的示数．则发生故障的原因可能是______．
（4）排除故障后，同学们继续进行实验．一位同学在读取完电流表示数后，直接拆下阻值为5Ω的电阻改换成阻值为10Ω的电阻．他认为这样操作简捷高效．那么，
①电压表示数会怎样变化：______．
②请你指出他在操作中的错误：______．
（5）分析表中实验数据，请你总结出电流与电阻的关系：______．

电压U=2V
次  数	1	2	3
电阻R/Ω	5	10	20
电流I/A	0.4	0.2	0.1

科目： 来源：2011-2012学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

现有两个灯泡串联，如图所示，当开关闭合时，电流表和电压表的示数分别为0.3A和1.3V，电源由两节干电池串联而成，那么：
（1）通过两只灯泡的电流I₁和I₂分别为多少？
（2）灯泡L₁和L₂两端的电压U₁和U₂分别是多少？

科目： 来源：2011-2012学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

在如图电路中，R₁=10Ω，R₂=20Ω，闭合开关后，电流表的示数为0.3A．
（1）电阻R₁两端的电压是多少？
（2）通过R₂的电流是多少？

科目： 来源：2011-2012学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

如图所示的电路中，电源电压保持不变，R₁=R₃=4Ω，R₂=6Ω，试求：
（1）当开关S₁、S₂都断开时，电压表示数为9V，此时电流表的示数为多少，电源电压为多少？
（2）当开关S₁、S₂都闭合时，电流表和电压表的示数各为多少？
