科目： 来源：2009-2010学年广东省汕头市金平区广厦学校八年级（上）期末物理竞赛试卷（解析版） 题型：解答题

风景旖旎的镜湖，各式现代建筑环湖矗立，充满时代气息．如图所示，建筑物在湖中的“倒影”是由光的    所形成的    （选填“实像”或“虚像”）．这些“倒影”看起来比建筑物本身“暗”一些，主要是因为建筑物的光射到水面时，有一部分发生    进入了水中；拍摄该照片的照相机镜头相当于    透镜，这种透镜对光线具有    作用，可用来矫正    （选填“近”或“远”）视跟．

科目： 来源：2009-2010学年广东省汕头市金平区广厦学校八年级（上）期末物理竞赛试卷（解析版） 题型：解答题

科目： 来源：2009-2010学年广东省汕头市金平区广厦学校八年级（上）期末物理竞赛试卷（解析版） 题型：解答题

科目： 来源：2009-2010学年广东省汕头市金平区广厦学校八年级（上）期末物理竞赛试卷（解析版） 题型：解答题

如图所示的体温计现在的测量示数是    ℃．    于人体正常体温．（选填“高”或“低”）

科目： 来源：2009-2010学年广东省汕头市金平区广厦学校八年级（上）期末物理竞赛试卷（解析版） 题型：解答题

如图所示水面上方有一发光点A₁，水中另有一发光点A₂．人在空气中看到A₂在水中的位置就是A₁在水中的像的位置．画出：
（1）A₁发出的光经水面反射进入人眼的光路图
（2）A₂发出的光进入人眼的光路图．

科目： 来源：2009-2010学年广东省汕头市金平区广厦学校八年级（上）期末物理竞赛试卷（解析版） 题型：解答题

如图所示，凸透镜的右侧是蜡烛，左侧纸片上是蜡烛的像．图中画出了三条由烛焰尖部射向凸透镜的光线，请画出这三条光线的折射光线．

科目： 来源：2009-2010学年广东省汕头市金平区广厦学校八年级（上）期末物理竞赛试卷（解析版） 题型：解答题

在右侧虚框内画出图所示实物电路对应的电路图．

科目： 来源：2009-2010学年广东省汕头市金平区广厦学校八年级（上）期末物理竞赛试卷（解析版） 题型：解答题

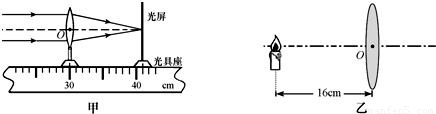

在利用光具座进行凸透镜成像的实验探究中：
（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑．由图可知，凸透镜对光线具有______作用，该凸透镜的焦距是______cm．

（2）将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因：______．
（3）调整后，把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、______的实像（填写像的性质）；______（填光学仪器）就是利用这一成像规律工作的．如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向______（选填“靠近”或“远离”）透镜的方向移动，在此过程中烛焰像的大小变化情况是______．

科目： 来源：2009-2010学年广东省汕头市金平区广厦学校八年级（上）期末物理竞赛试卷（解析版） 题型：解答题

在“观察水的沸腾”实验中，当水温升到89℃时，小刚开始计时，每隔lmin记录一次水的温度．然后，小刚根据实验数据绘制了如图所示的温度随时间变化的图象．
（1）由图象可以看出，水的沸点是______℃；
（2）把水从89℃加热到刚开始沸腾所需时间为______min．
（3）根据图象可以推断出，如果在其它条件不变的情况下继续对水加热1min，则水的温度是______℃．

科目： 来源：2009-2010学年广东省汕头市金平区广厦学校八年级（上）期末物理竞赛试卷（解析版） 题型：解答题

在“探究并联电路的电流规律”实验中，某小组的同学在老师的指导下，设计了如图所示的电路图．
（1）电流表在使用时必须______（填“串联”或“并联”）在被测电路中．
（2）小丽把电流表接入A点，当闭合开关时，发现电流指针如图所示，出现这故障的原因是______．

（3）连接正确后，测出三点的电流并记录数据．请将电流表的读数（如图）写入表格．

数据记录：

	C处的电流IC	B处的电流IB	A处的电流IA
第一次测量	0.52

（4）分析上表的数据，可以得出结论是______；
上面设计的表格中存在的不足之处是：______．
（5）通过对上面数据的分析，他们得出结论：I_C=______．请你对该小组的实验过程进行简单评估（指：实验过程中存在的问题和改进的方法）．
存在的问题：______．
改进的方法：______．
