科目： 来源：2010-2011学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

利用如图甲所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变．实验中，不断改变R_x的阻值，调节滑动变阻器使伏特表示数保持不变，得到了I与R的关系图象，如图乙所示．由图象可以得出的结论是    ；此次实验中，伏特表的示数始终保持    V不变．

科目： 来源：2010-2011学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

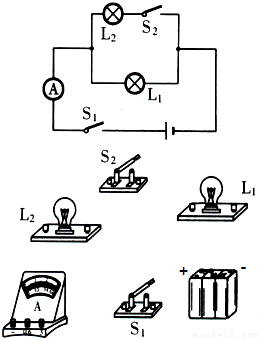

根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．

科目： 来源：2010-2011学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

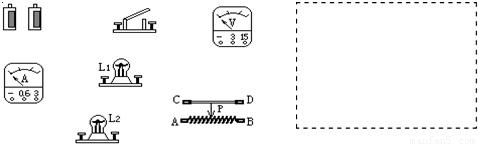

在图中，要求用电流表测量灯泡L₂中的电流（0.3A），电压表测量灯泡L₁的电压，L₁、L₂并联，变阻器调节L₁的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来．

科目： 来源：2010-2011学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

在测量定值电阻的实验中，
（1）连接电路时开关应______．
（2）请你用笔画线代替导线，将如图甲中的实物电路连接完整．

（3）闭合开关前，滑动变阻器的滑片P应移至______（选填“A”或“B”）端．小青闭合开关后，移动滑片P到某一点时，电流表示数为0.2A，电压表示数如图乙所示，为______V，计算出的电阻值为______Ω．
（4）小青仅把这一次实验测量所得的阻值作为最后的结果，你认为合适吗？______，理由是______．
（5）如图丙所示是其他两组同学根据测得数据作出的，I-U图象，分析图象可知R_a______R_b（选填“＞”、“=”或“＜”）．
（6）小珍连接好电路后闭合开关，发现无论如何移动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是______．（写出一种即可）

科目： 来源：2010-2011学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

实验室中有一蓄电池，电压标记已模糊不清，电压约为20V．现在实验室有下列器材：定值电阻R（阻值为10Ω）1个、滑动变阻器（阻值变化范围为0～20Ω）1个、标准电阻箱（阻值变化范围为0～9999Ω，电路符号为“”）1个，一只量程为0～3V、0～15V的电压表，单刀单掷开关若干，导线若干．请从中选择适当的器材组成实验电路，测出该蓄电池的电压值．
（1）在方框中画出你设计的实验电路图．

（2）简述你连接好电路后的测量步骤（测量的物理量用物理符号表示）：
（3）写出该蓄电池电压U大小的表达式（用所测的物理量和已知量表示），U=______．

科目： 来源：2010-2011学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

如图所示的电路中，当电键K断开时，安培表示数为O.2安培，当电键 K闭合时，安培表示数为0.7安培，已知R₁=2O欧姆．
求：（1）电源电压；（2）电阻R₂．

科目： 来源：2010-2011学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

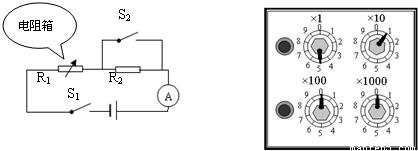

如图所示，闭合开关S₁和S₂，当电阻箱的阻值调节到如图所示位置时，电流表示数为0.3A；断开S₂，调节电阻箱的阻值至8Ω，电流表示数变为0.25A．求：
（1）电源电压；（2）电阻R₂的阻值．

科目： 来源：2010-2011学年湖北省黄冈市黄州区启黄中学八年级（上）期末物理试卷（解析版） 题型：解答题

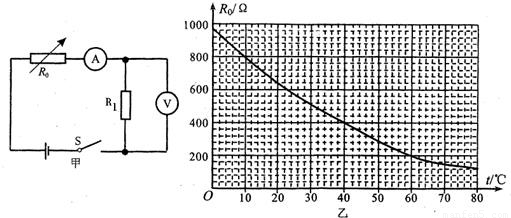

现代生物医学研究使用的细菌培养箱内的温度需要精确测控，测控的方法之一是用热敏电阻来探测温度．如图甲所示的电路，将热敏电阻R置于细菌培养箱内，其余都置于箱外．这样既可以通过电流表的示数来表示箱内温度，又可以通过电压表的示数来表示箱内温度．已知该电路中电源电压是12V，定值电阻R₁的阻值是200Ω．热敏电阻R的阻值随温度变化的关系如图乙所示．求：
（1）当培养箱内的温度降低时，电流表的示数如何变化？
（2）当培养箱内的温度为40℃时，电压表的示数是多大？
（3）已知电流表的量程是0--30mA，电压表的量程是0--8V，则此电路能够测量的最高温度是多大？此时热敏电阻R消耗的电功率是多大？
