科目： 来源：2011-2012学年重庆市开县紫水中学八年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年重庆市开县紫水中学八年级（上）期末物理试卷（解析版） 题型：解答题

如图所示电路，要使灯泡L₁、L₂组成串联电路必须闭合开关    ；要使L₁、L₂组成并联电路必须闭合开关    ；如果只让L₁发光，只需闭合开关    ．

科目： 来源：2011-2012学年重庆市开县紫水中学八年级（上）期末物理试卷（解析版） 题型：解答题

如图所示的电路中，开关S闭合后，电流表A₁与A₂的示数之比为3：5，则通过灯泡L₁、L₂的电流之比为    ，如果通过L₁的电流为0.2A，则通过L₂的电流为    ．

科目： 来源：2011-2012学年重庆市开县紫水中学八年级（上）期末物理试卷（解析版） 题型：解答题

如图是探究平面镜成像的实验装置，关于这个实验：
①应选择______来研究平面镜成像特点（填“平面镜”或“平板玻璃”）；
②如果在像Aˊ的位置放一个光屏，在光屏上______承接到像Aˊ（填“能“或“不能”），说明平面镜成的像是______像；
③如果将蜡烛向靠近镜面的方向移动，那么像的大小将______（填“变大”、“变小”或“不变”）．

科目： 来源：2011-2012学年重庆市开县紫水中学八年级（上）期末物理试卷（解析版） 题型：解答题

请帮小明同学完成实验：
（1）如图（甲）所示的电流表，所选量程是______A，电流表每小格表示的值是______A，所测得的电流值为______A．
（2）如图（乙）所示的寒暑表，该寒暑表的测量范围是-30℃到______℃，它的分度值是______℃，图中寒暑表的示数是______℃．

科目： 来源：2011-2012学年重庆市开县紫水中学八年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年重庆市开县紫水中学八年级（上）期末物理试卷（解析版） 题型：解答题

为了研究水的沸腾，某实验小组三位同学观察了水在加热过程中温度随加热时间的变化情况，并记录了有关数据如下表：

时间/min		1	2	3	4	5	6	7	8	9
温度/℃	90	92	94	96	98	99	99	99	99	99

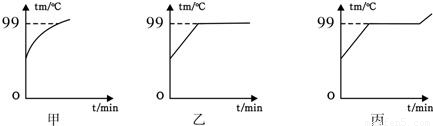

（1）如图是三位同学分别作出的水的沸腾图象，其中正确的是______．

（2）沸腾是从液体表面和内部同时发生的剧烈的现象．他们观察到水沸腾时的现象应该是上图中的______图．从实验可得出，液体在沸腾过程中要______热，但温度______．
（3）实验测出水的沸点为______℃，说明当时的气压______1标准大气压（填“大于”、“小于”或“等于”）

科目： 来源：2011-2012学年重庆市开县紫水中学八年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年重庆市开县紫水中学八年级（上）期末物理试卷（解析版） 题型：解答题

小兰在学校实验室做探究串、并联电路电流规律的实验时想到下面问题，请你帮她做出答案．

（1）在图1中，______（填“甲”或“乙”）图是并联电路．
（2）请在图1（乙）的导线上用箭头标出电路中的电流方向．
（3）街道上的路灯是串联的还是并联的？为什么？答：路灯是______联的．因为其中一盏灯坏了，其他灯______．
（4）用笔画线表示导线，将图2（甲）中的电路连线完成，要求：灯泡L₁与 L₂并联；用电流表测L₁中的电流．闭合开关后，电流表的指针如图2（乙）所示，那么通过L₁的电流为______A，如果通过L₂的电流为0.3A，则通过干路的电流为______A．

科目： 来源：2011-2012学年重庆市开县紫水中学八年级（上）期末物理试卷（解析版） 题型：解答题
