科目： 来源：2008-2009学年广东省韶关一中实验学校八年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2008-2009学年广东省韶关一中实验学校八年级（上）期中物理试卷（解析版） 题型：解答题

画出如图入射光线的反射光线，并标出反射角度．

科目： 来源：2008-2009学年广东省韶关一中实验学校八年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，BO是一束斜射到玻璃砖A的入射光线，请画出光线通过玻璃砖再进入空气的两次折射光线．

科目： 来源：2008-2009学年广东省韶关一中实验学校八年级（上）期中物理试卷（解析版） 题型：解答题

根据平面镜成像的特点，作出图中物体AB的像．

科目： 来源：2008-2009学年广东省韶关一中实验学校八年级（上）期中物理试卷（解析版） 题型：解答题

（1）完成图甲中的光路图；
（2）在图乙中画出平面镜的位置（保留作图痕迹）

科目： 来源：2008-2009学年广东省韶关一中实验学校八年级（上）期中物理试卷（解析版） 题型：解答题

在图中的方框内填入适当的光学器件．若填入透镜，标明透镜的主光轴和焦点（至少完成2个光路图）

科目： 来源：2008-2009学年广东省韶关一中实验学校八年级（上）期中物理试卷（解析版） 题型：解答题

某实验小组在探究光的折射规律时，
（1）将光从空气分别射入水和玻璃，测得数据如下表：
分析表格中的数据，你肯定能得出一些规律．
请写出一条：______
（2）如图是一束从空气斜射向玻璃的光线，入射角为60°．请在图中标出入射角的位置，并画出反射光线及折射光线的大致方向．

科目： 来源：2008-2009学年广东省韶关一中实验学校八年级（上）期中物理试卷（解析版） 题型：解答题

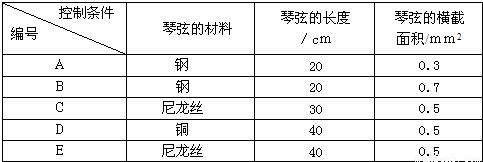

陈曦在观察提琴、吉他、二胡等弦乐器的弦振动时，猜测：即使在弦张紧程度相同的条件下，发声的音调还可能与弦的粗细、长短及弦的材料有关，于是好想通过实验来探究一下自己的猜想是否正确，下表是她在实验时控制的琴弦条件．

（1）如果陈曦想探究弦发声的音调与弦的材料的关系，你认为她应该选用编号为______的琴弦（只填字母代号）．
（2）探究过程通常采用下列一些步骤：a．实验研究，b．分析归纳，c．提出问题（或猜想），d．得出结论等，你认为小兰要完成本探究的全过程所采用的合理顺序
应该是：______（只填写字母代号）．
（3）在上述探究过程中，总要控制某些因素，使它们保持不变，进而寻找出另外一些因素的关系，这种研究方法叫做“______“．

科目： 来源：2008-2009学年广东省韶关一中实验学校八年级（上）期中物理试卷（解析版） 题型：解答题

一同学用“可乐瓶”做小孔成像实验，实验装置如图（甲图）所示．
（1）请在甲图中的半透明纸上画出蜡烛AB的像A′B′．
（2）该同学发现蜡烛和小孔的位置固定后，像离小孔越远，像就越大．他测出了不同距离时的像的高度（见下表）．请根据表中的数据，在乙图中的坐标中画出h与S的关系图象．
（3）从图象中看出h与S是什么关系？

像到小孔的距离s/cm	2.0	3.6	6.0	8.0	10.0	12.4	14.0
像的高度h/cm	1.0	2.2	3.0	4.0	5.0	5.8	7.0

科目： 来源：2008-2009学年广东省韶关一中实验学校八年级（上）期中物理试卷（解析版） 题型：解答题

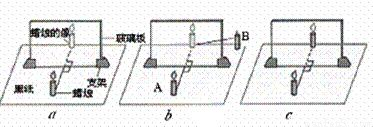

如图所示，是小明在“探究平面镜成像的特点”的活动中所选用的器材和活动过程．

（1）在探究活动中对玻璃板放置的要求是：______；
（2）选择蜡烛A和B的要求是：______；
（3）如果在图a中蜡烛像的位置上放一张白纸板做屏幕，则白纸板上将______（填写“有”或“没有”）蜡烛的像；这说明：______．
（4）把蜡烛B放到A蜡烛像的位置上，将会看到图c所示的现象．这说明：______．
（5）如果将蜡烛向靠近镜面的方向移动，那么像的大小将______（填“变大”、“变小”或“不变”）．
（6）图是小军本人，他在进行实验时，从镜中也观察到了自己的像．那么他在镜中看到自己的像应是图中的______（填序号）．
