科目： 来源：《第5章 电流和电路》2011年单元测试卷（北京四中）（解析版） 题型：选择题

如图所示的电路中，L₁和L₂为串联的是（ ）
A．
B．
C．
D．

科目： 来源：《第5章 电流和电路》2011年单元测试卷（北京四中）（解析版） 题型：选择题

如图所示的电路中，说法正确的是（ ）

A．闭合S，只有L₂亮
B．断开S，只有L₁和L₂亮
C．闭合S，只有L₁和L₂亮
D．断开S，L₁、L₂和L₃串联，三灯都亮

科目： 来源：《第5章 电流和电路》2011年单元测试卷（北京四中）（解析版） 题型：选择题

有三盏灯和三只开关，用导线接到电源上，要求每只开关控制一盏灯，下列电路图中正确的是（ ）
A．
B．
C．
D．

科目： 来源：《第5章 电流和电路》2011年单元测试卷（北京四中）（解析版） 题型：选择题

在如图所示电路中，能用电流表测出L₁中的电流强度的图是（ ）
A．
B．
C．
D．

科目： 来源：《第5章 电流和电路》2011年单元测试卷（北京四中）（解析版） 题型：选择题

如图所示的电路中，各元件都完好，但闭合S₁、S₂后，只有L₂发光，故障可能是（ ）

A．干路部分电线断了
B．L₁被短路了
C．S₁被短路了
D．L₁与灯座接触不良

科目： 来源：《第5章 电流和电路》2011年单元测试卷（北京四中）（解析版） 题型：解答题

如图所示，已知电流表A₁的读数为0.3A，电流表A的读数为0.5 A，则通过L₂的电流     A，1 min内通过L₁灯丝的电荷量为     C．

科目： 来源：《第5章 电流和电路》2011年单元测试卷（北京四中）（解析版） 题型：解答题

如图所示，电流表A₁、A₂和A₃的示数分别为1.2A，0.8A和0.3A；那么通过L₁的电流强度为    A，L₂中的电流强度为    A，L₃中的电流强度为    A．

科目： 来源：《第5章 电流和电路》2011年单元测试卷（北京四中）（解析版） 题型：解答题

如图，若是让L₁、L₂串联，应闭合开关    ，断开开关    ；如果闭合开关S₁、S₃，断开S₂，则灯    亮，如果闭合S₁、S₂，则会    ．

科目： 来源：《第5章 电流和电路》2011年单元测试卷（北京四中）（解析版） 题型：解答题

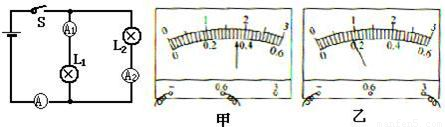

如图所示的电路中，闭合电键S后，电流表和的示数如图所示，则电流表的示数为多少？

科目： 来源：《第5章 电流和电路》2011年单元测试卷（北京四中）（解析版） 题型：解答题

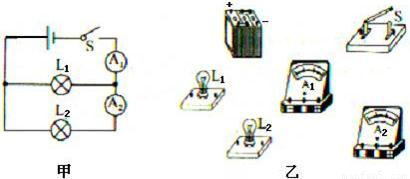

如图甲所示的电路图，将图乙中的实物用铅笔画线按图甲所示连接起来．如果电流表的示数为0.9A，电流表的示数为0.5A，通过灯L₁和L₂的电流各是多大？
