科目： 来源：2012-2013学年广西大学附中八年级（上）期末物理试卷（解析版） 题型：解答题

如图所示电路，要使灯泡L₁、L₂组成串联电路必须闭合开关    ；要使L₁、L₂组成并联电路必须闭合开关    ；如果只让L₁发光，只需闭合开关    ．

科目： 来源：2012-2013学年广西大学附中八年级（上）期末物理试卷（解析版） 题型：解答题

如图所示的电路中，开关S闭合后，电流表A₁与A₂的示数之比为3：5，则通过灯泡L₁、L₂的电流之比为    ，如果通过L₁的电流为0.2A，则通过L₂的电流为    ．

科目： 来源：2012-2013学年广西大学附中八年级（上）期末物理试卷（解析版） 题型：解答题

在图中画出物体AB在平面镜中的像AˊBˊ．

科目： 来源：2012-2013学年广西大学附中八年级（上）期末物理试卷（解析版） 题型：解答题

钱包掉到沙发下．没有手电筒，小明借助平面镜反射灯光找到了钱包．图中已标示了反射与入射光线，请在图中标出平面镜，并画出法线．

科目： 来源：2012-2013学年广西大学附中八年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，一束光经过一个透镜后会聚于主光轴上的点A，取掉透镜后，光会聚于主光轴上的点B，请在方框内画出透镜．

科目： 来源：2012-2013学年广西大学附中八年级（上）期末物理试卷（解析版） 题型：解答题

小明连接好了一个电路，如图所示．

（1）请在下图的方框内画出他的电路图

（2）小红认为此电路有缺点，因为没法只让灯L₂亮，而灯L₁不亮．小红想将此电路改为由S₁、S₂分别控制灯L₁、L₂的并联电路，应该如何连接？请你帮她想个解决的办法，用笔画线代替导线连接下图的实物电路图．

科目： 来源：2012-2013学年广西大学附中八年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，用干燥的手捋塑料捆扎绳，越捋越松散，请你用学过的电学知识给予解释．

科目： 来源：2012-2013学年广西大学附中八年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，甲的示数为：    ℃，乙的示数为：    ℃．

科目： 来源：2012-2013学年广西大学附中八年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年广西大学附中八年级（上）期末物理试卷（解析版） 题型：解答题

为了研究水的沸腾，某实验小组三位同学观察了水在加热过程中温度随加热时间的变化情况，并记录了有关数据如下表：

时间/min		1	2	3	4	5	6	7	8	9
温度/℃	90	92	94	96	98	99	99	99	99	99

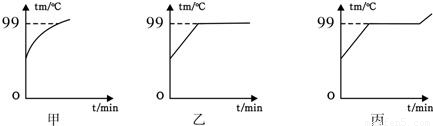

（1）如图是三位同学分别作出的水的沸腾图象，其中正确的是______．

（2）沸腾是从液体表面和内部同时发生的剧烈的现象．他们观察到水沸腾时的现象应该是上图中的______图．从实验可得出，液体在沸腾过程中要______热，但温度______．
（3）实验测出水的沸点为______℃，说明当时的气压______1标准大气压（填“大于”、“小于”或“等于”）
