科目： 来源：2012-2013学年江苏省无锡市梅里中学八年级（上）期末物理模拟试卷（四）（解析版） 题型：解答题

按要求作图：
（1）如图甲所示，请在图中画出这束光的入射光线，并在图中标出反射角的度数．
（2）如图乙所示，平面镜前有一线状发光物体AB，请作出AB在平面镜中所成的像．
（3）如图丙所示，请在图中画出入射光线或折射光线．

科目： 来源：2012-2013学年江苏省无锡市梅里中学八年级（上）期末物理模拟试卷（四）（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省无锡市梅里中学八年级（上）期末物理模拟试卷（四）（解析版） 题型：解答题

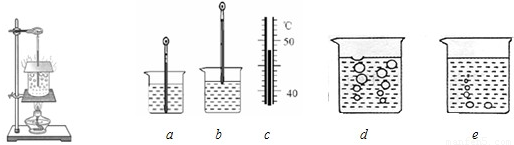

在“观察水的沸腾”实验中：

（1）如图所示，是小华同学用温度计测小烧杯中水的初温时的操作图．a是操作过程，b是读数过程，c是读取的温度；
①a图中操作的错误是______；
②b图中读数的错误是______；
③若操作正确无误，根据c图可知此时烧杯中水的实际温度是______℃．
（2）在“探究水沸腾”的实验中，观察到图（d）、（e）所示的两种情景，你认为______图是水沸腾时的情景；
（3）实验中你还能观察到哪些实验现象或得出哪些实验结论？（至少写出两条）；
①______；②______．

科目： 来源：2012-2013学年江苏省无锡市梅里中学八年级（上）期末物理模拟试卷（四）（解析版） 题型：解答题

如图是金辉“探究平面镜成像特点”的情景：竖立的透明玻璃板下方放一把直尺，直尺与玻璃板垂直；两支相同的蜡烛A、B竖立于玻璃板两侧的直尺上，以A蜡烛为成像物体．
（1）为便于观察，该实验最好在______的环境中进行（选填“较明亮”或“较黑暗”）；此外，采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也能观察到______，巧妙地解决了确定像的位置和大小的问题．
（2）点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像______为止，这时可以很方便地比较出像与物的大小关系；进一步观察A、B两支蜡烛在直尺上的位置发现，像和物的连线与玻璃板______．像和物到玻璃板的距离______．
（3）为证实上述有关成像特点是否可靠，你认为应采取下列哪一项操作？______．
A．保持A、B两支蜡烛的位置不变，多次改变玻璃板的位置进行观察
B．保持玻璃板位置不变，多次改变A蜡烛的位置，进行与上述（2）相同的操作
（4）在某一次实验时，金辉无论怎样调节后面的蜡烛，都不能与蜡烛的像重合，请你推测可能的原因是______．

科目： 来源：2012-2013学年江苏省无锡市梅里中学八年级（上）期末物理模拟试卷（四）（解析版） 题型：解答题

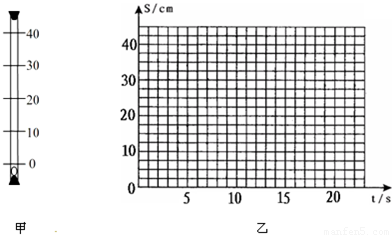

在做“研究充水玻璃管中气泡的运动规律”实验时，小明取长50cm的细玻璃管注满水，管中留5mm高的小气泡，将玻璃管反转后，观察气泡的运动情况，如图甲所示．
（1）小明将实验所测得的数据记录在表一中，请你在图乙的坐标中画出s-t图象．
表一：

从0点开始的距离S/cm		10	20	30	40
5mm高的气泡从0点开始的时间t/s		5	10	15	20

（2）根据实验数据和所画的图象，你认为：小气泡所做的是    运动，你判断的依据是    ．
（3）小明换用粗玻璃管又做了2组实验，数据记录如表二所示．观察数据可知：    （选填“长”或“短”）气泡运动的较快．
表二：

从0点开始的距离S/cm		20	40	60	80
1cm高的气泡从0点开始的时间t/s		3.6	7.1	10.8	14.4
2cm高的气泡从0点开始的时间t/s		3.4	6.8	10.2	13.6

（4）小明还改变玻璃管与竖直方向的夹角θ进行实验，测量并计算出玻璃管在不同倾斜角下气泡运动的平均速度，数据记录如表三所示．观察数据可知：随θ角的减小气泡运动速度是先变    后变    （选填“大”或“小”）．
表三：

与竖直方向的夹角θ/度	85	75	65	55	45	35	25	15	5
平均速度v/	0.93	1.50	1.96	2.40	2.59	2.54	2.40	2.07	1.54	1.20

（5）由于气泡上升较快，会造成时间的测量误差较大，为了解决这一困难，根据小明的实验数据，请你提出一点建议：    ．

科目： 来源：2012-2013学年江苏省无锡市梅里中学八年级（上）期末物理模拟试卷（四）（解析版） 题型：解答题

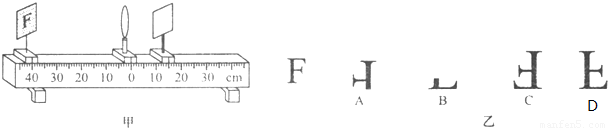

在探究凸透镜成像规律时，小明用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，又用同样的白色方格板做成光屏，实验使用的凸透镜焦距为10cm，实验装置如图甲所示．

（1）实验时，首先调节光源、凸透镜和光屏的高度，使它们的中心大致在同一高度上，其目的是______．
（2）凸透镜固定在光具座零刻度线上，小明将光源移至40cm时，在光屏上出现倒立、缩小的______（选填“实”或“虚”）像；如果小明将光源移至8cm刻度时，他通过凸透镜看到光源的______（选填“倒立”或“正立”）、放大的虚像．
（3）同学们对小明使用的实验装置进行如下评价，其中错误的是（______）
A．与烛焰相比，实验使用的光源不会晃动，光屏上所成的像比较稳定
B．光源镶嵌在白色方格板上，用同样的白色方格板做光屏，便于比较像与物的大小
C．零刻度线刻在光具座标尺的中央，可直接测出物距和像距
D．若凸透镜的焦距未知，则利用此实验装置不能测量凸透镜的焦距
（4）光源“F”放在15cm处，其大小如图乙所示，凸透镜固定在光具座零刻度线上．如果用遮光罩将凸透镜的上半部分罩住，则从左向右看，光屏上所成的像：（______）．

科目： 来源：2012-2013学年江西省南昌市新建县西山学校八年级（上）期末物理试卷（解析版） 题型：选择题

如图所示的四种现象中，属于光的折射现象的是（ ）
A．
景物在镜中成像
B．
勺柄在水面“断开”
C．
拱桥在水中的倒影
D．
蜡烛通过小孔成像

科目： 来源：2012-2013学年江西省南昌市新建县西山学校八年级（上）期末物理试卷（解析版） 题型：选择题

如图中人手持的是一枚（ ）

A．凹透镜，可以矫正近视
B．凹透镜，可以矫正远视
C．凸透镜，可以矫正近视
D．凸透镜，可以矫正远视

科目： 来源：2012-2013学年江西省南昌市新建县西山学校八年级（上）期末物理试卷（解析版） 题型：选择题

小明同学在“探究凸透镜成像的规律”实验时，烛焰在光屏上成了一个清晰的像，如图所示．下面给出的生活中常用物品工作时原理与此现象相同的是（ ）

A．投影仪
B．照相机
C．放大镜
D．近视镜

科目： 来源：2012-2013学年江西省南昌市新建县西山学校八年级（上）期末物理试卷（解析版） 题型：选择题

在下列“温度随时间变化”的图象中，能反映晶体凝固特点的是（ ）
A．
B．
C．
D．
