科目： 来源：2005-2006学年广东省广州市增城区八年级（上）期末物理试卷（解析版） 题型：解答题

按要求把实物图连接起来（要求：L₁、L₂和电流表组成串联电路）

科目： 来源：2005-2006学年广东省广州市增城区八年级（上）期末物理试卷（解析版） 题型：解答题

如图是温度计的示意图．图中已标出0℃和100℃两个温度值．
现要你根据所学到的温度计的有关知识，在图中标出10℃、50℃和80℃三个温度值．




、

科目： 来源：2005-2006学年广东省广州市增城区八年级（上）期末物理试卷（解析版） 题型：解答题

如图是一种常见的打火机，可以看见里面装有液体．阿强同学一天玩打火机时，把阀门松动了，一会儿工夫，虽然没有把液体倒出来，却发现液体不见了，但阀门周围却结了一层白色的东西，用手摸一摸打火机，发现打火机非常冰冷．试用学过的“物态变化”的相关知识解释上述发生的现象．

科目： 来源：2005-2006学年广东省广州市增城区八年级（上）期末物理试卷（解析版） 题型：解答题

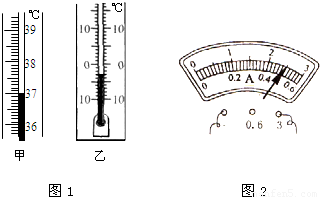

（1）如图1所示是体温计和寒暑表的一部分，其中    图是寒暑表，甲．乙两表的示数分别为    和    ．
（2）电路中的电流可以用    测量，在测量时，它必须与用电器    （填“串联”或“并联”）；在测某用电器电流时，其读数如图2示，则它的大小是    A．

科目： 来源：2005-2006学年广东省广州市增城区八年级（上）期末物理试卷（解析版） 题型：解答题

在“研究凸透镜成像条件”的实验中，凸透镜的焦距为10cm；某同学做此实验时得到的像如图所示．回答下列问题．

（1）图所观察到的像是    立    的    像．
（2）从图中的现象可知蜡烛到凸透镜的距离的范围是    ．
（3）利用凸透镜的这一成像原理可制成    ．
（4）若在如图中的情况下，再把蜡烛与透镜的距离增大10cm，则增大后所成的像是    立    的    像，根据这一成像原理可制成照相机．

科目： 来源：2005-2006学年广东省广州市增城区八年级（上）期末物理试卷（解析版） 题型：解答题

小勇在商店里买了两种规格的小灯泡甲和乙，甲适合在两节干电池的手电筒中使用，乙适合在三节干电池的手电筒中使用，正常工作时乙灯比甲灯亮．在学习了电流和电路的知识之后，他想：如果把甲灯和乙灯串联接到二节干电池的两极上，流过甲和流过乙的电流真的相等吗？他决定自己动手进行一下实验探究，请你帮助他完善下列实验报告．
探究课题：不同规格的灯泡串联接入电路，通过两个灯泡的电流是否相等．
实验器材：电源（二节干电池串联）、小灯泡甲、小灯泡乙、电流表A、开关一个，导线若干．
设计实验：在右边方框内画出实验电路图并标出电流表的测量点a、b．实验时分别把电路中a、b两点断开，接入电流表，测量流过的电流，看它们之间有什么关系．

进行实验、记录数据：按电路图连接好实验器材，闭合开关，分别记录每次电流表的示数．
结论：（略）
猜测：在此实验中对于甲、乙两灯的亮暗情况，你的猜测是：（______）
A．同样亮        B．甲灯亮        C．乙灯亮
你这样猜测的理由是：______．

科目： 来源：2007-2008学年山东省东营市八年级（上）期末物理调研试卷（解析版） 题型：解答题

科目： 来源：2007-2008学年山东省东营市八年级（上）期末物理调研试卷（解析版） 题型：解答题

科目： 来源：2007-2008学年山东省东营市八年级（上）期末物理调研试卷（解析版） 题型：解答题

科目： 来源：2007-2008学年山东省东营市八年级（上）期末物理调研试卷（解析版） 题型：解答题

2007年10月24日，我国首颗绕月探测卫星“嫦娥一号”顺利发射升空．图为“嫦娥一号”发射时的情景．火箭发射时，高温火焰向下喷到发射台的地面上，很多物体遇到这样的高温火焰将会    ．为保护发射平台，在发射平台的底部都建有一个大水池，让火焰喷到水中，利用水的    来吸收巨大的热量，从图中看到火箭升空的瞬间，伴有迅速扩展的白色气团是水蒸气    形成的．
