科目： 来源：2011-2012学年广东省江门市蓬江区福泉奥林匹克学校八年级（下）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年广东省江门市蓬江区福泉奥林匹克学校八年级（下）期末物理试卷（解析版） 题型：填空题

如图所示电路，电源电压不变．闭合开关S，当滑片P向右移动时灯泡L的亮度    （选填“变亮”、“变暗”或“不变”），电流表示数    （选填“增大”“减小”或“不变”）．

科目： 来源：2011-2012学年广东省江门市蓬江区福泉奥林匹克学校八年级（下）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年广东省江门市蓬江区福泉奥林匹克学校八年级（下）期末物理试卷（解析版） 题型：填空题

如图所示的电路中，电源电压不变．当开关S₁、S₂闭合时，R₁与R₂的连接方式是    （选填“串联”或“并联”），此时电流表的示数是0.8A；当开关S₁闭合，S₂断开时，电流表的示数是0.3A．则R₁与R₂的阻值之比为    ．

科目： 来源：2011-2012学年广东省江门市蓬江区福泉奥林匹克学校八年级（下）期末物理试卷（解析版） 题型：解答题

根据图中所给通电导体的电流方向，标出磁针和通电螺线管的N、S极．

科目： 来源：2011-2012学年广东省江门市蓬江区福泉奥林匹克学校八年级（下）期末物理试卷（解析版） 题型：解答题

把带有开关的电灯，三孔插座正确地连入下图的家庭电路中．

科目： 来源：2011-2012学年广东省江门市蓬江区福泉奥林匹克学校八年级（下）期末物理试卷（解析版） 题型：解答题

根据下图，在右框内画出所示电路的电路图．

科目： 来源：2011-2012学年广东省江门市蓬江区福泉奥林匹克学校八年级（下）期末物理试卷（解析版） 题型：解答题

小明同学在做“用电流表测电流”的分组实验时，闭合开关前，他的电流表指针指在零刻度处．当闭合开关试触时，发现电流表指针摆动分别出现了如图1甲、乙、丙所示的三种情况．

（1）请你分析他在电流表的使用上分别存在什么问题？
甲图的问题：______；乙图的问题：______；丙图的问题：______．
（2）若电流表指针位置如图2所示，此时电路中的电流为______A．

科目： 来源：2011-2012学年广东省江门市蓬江区福泉奥林匹克学校八年级（下）期末物理试卷（解析版） 题型：解答题

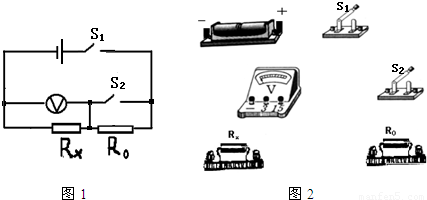

利用如图1所示的电路图可以测量未知电阻R_x的阻值，R是已知阻值的电阻，电源电压未知．

请回答下列问题：
（1）请根据电路图把如图2所示的实物电路元件连接好．
（2）把下面的实验步骤补充完整．
①按图1连接好电路；
②合上开关S₁和S₂，______；
③______；
④则电阻R_x的表达式为R_x=______（用实验中测量的量及R表示）．

科目： 来源：2011-2012学年广东省江门市蓬江区福泉奥林匹克学校八年级（下）期末物理试卷（解析版） 题型：解答题

如下图所示某同学做“测定一个小灯泡的功率”的实验，所用灯泡的额定电压是2.2V．
（1）连接电路时，开关应处于______状态，闭合开关前，变阻器的滑片P应处于______ 端（选填C或D）．
（2）电路连接完整后，当向右移动变阻器的滑片P时，电压表的示数将______，电，流表的示数将______．（填变化情况）

实验次数	1	2	3
电压（V）	2.2	1.5	2.5
电流（A）	0.22	0.16	0.24
功率（W）	0.48	0.24	0.60

（3）实际实验的有关记录与计算如下表：
从表中可知，该小灯泡的额定功率是______．该同学注意到灯的亮度变化是：第二次比第一次暗，第三次比第一次更亮．你认为，根据他观察的现象和实验数据分析，可得出的结论是______．
（4）他还注意到，实验记录也可以用来计算灯丝的电阻，完成的有关计算如下表：

实验次数	1	2	3
电压（V）	2.2	1.5	2.5
电流（A）	0.22	0.16	0.24
灯丝电阻（Ω）	10.0	9.38	10.4

这位同学有些纳闷：导体的电阻不是与电压、电流无关吗，怎么三次计算的灯丝电阻却不一样呢？请你对此作一种可能性的解释：______．
