    （2012年3月兰州诊断）如图所示，第四象限内有互相正交的匀强电场E与匀强磁场B1，E的大小为1．5×l03v/m，B1大小为0.5T；第一象限的某个矩形区域内，有方向垂直纸面的匀强磁场，磁场的下边界与x轴重合。一质量m=l×10-14kg．电荷量q=2×10-10C的带正电微粒以某一速度v沿与y轴正方向60°角从M点射入，沿直线运动，经P点后即进入处于第一象限内的磁场B2区域。一段时间后，小球经过y轴上的N点并与y轴正方向成60°角的方向飞出。M点的坐标为（0，-10），N点的坐标为（0，30），不计微粒重力，g取10m/s2。则求：

       （1）微粒运动速度v的大小；

       （2）匀强磁场B2的大小；

       （3）B2磁场区域的最小面积。

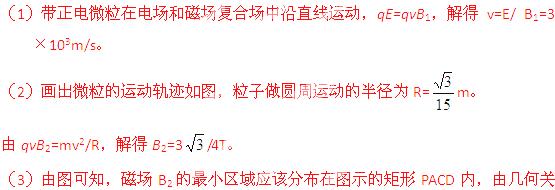

    解析：

    系易得PD=2Rsin60°=20cm=0.2m，PA=R(1-cos60°)= /30m。

    所以，所求磁场的最小面积为S=PD·PA=m2。

    练习册系列答案
    年级 高中课程 年级 初中课程
    高一 高一免费课程推荐！ 初一 初一免费课程推荐！
    高二 高二免费课程推荐！ 初二 初二免费课程推荐！
    高三 高三免费课程推荐！ 初三 初三免费课程推荐！
    相关习题

    科目：高中物理 来源： 题型：

    （2012年3月兰州诊断）如图所示，一电子枪发射出的电子（初速度很小，可视为零）进入加速电场加速后，垂直射入偏转电场，射出后偏转位移为Y，要使偏转位移增大，下列哪些措施是可行的（不考虑电子射出时碰到偏转电极板的情况）

        A．增大偏转电压U                               B．增大加速电压U0

        C．增大偏转极板间距离                      D．将发射电子改成发射负离子

    查看答案和解析>>

    科目：高中物理 来源： 题型：

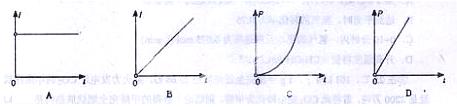

    （2012年3月兰州诊断）如图所示，在磁感应强度为B的匀强磁场中有固定的金属框架ABC，已知∠B=θ，导体棒DE在框架上从B点开始在外力作用下，沿垂直DE方向以速度v匀速向右平移，使导体棒和框架构成等腰三角形回路。设框架和导体棒材料相同，其单位长度的电阻均为R，框架和导体棒均足够长．不计摩擦及接触电阻。关于回路中的电流I和电功率P随时间t变化的下列四个图象中正确的是
